手持ATP熒光檢測儀光學濾光片應用分析

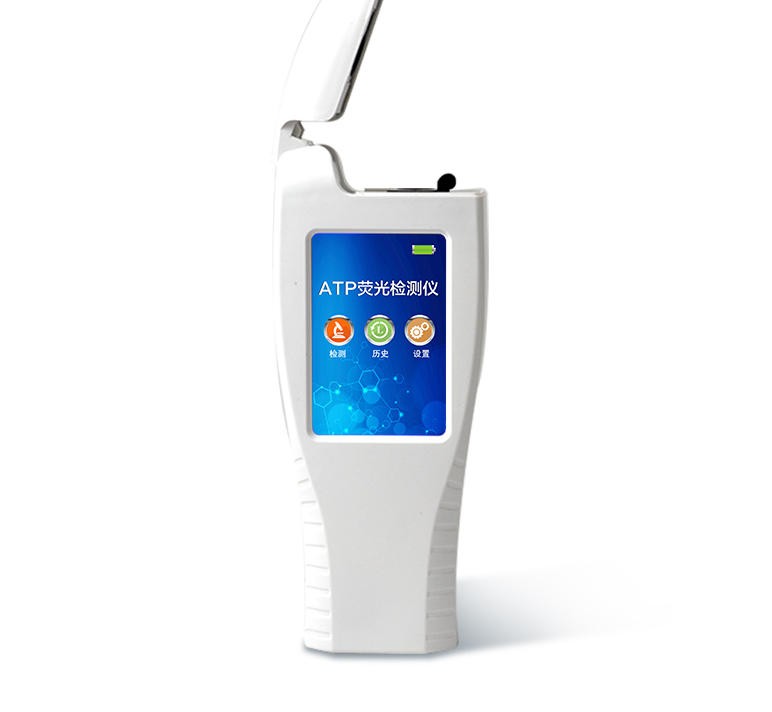

手持ATP熒光檢測儀主要用于快速檢測表面或水樣中的三磷酸腺苷（ATP），其核心部件包括：一次性拭子（含裂解試劑與螢光素酶）、光電探測器（硅光電二極管或類似器件）、以及置于探測器前方的光學濾光片。儀器通過測量ATP反應產生的生物發光強度，輸出RLU（相對光單位）以表征潔凈度。
整機外形手持，典型檢測時間10~30秒，工作環境涵蓋廚房、餐廳、醫院、食品加工線等有環境光照明的場所。
（圖源網絡，侵刪）
一、光學原理
ATP與螢光素酶在鎂離子和氧氣存在下發生反應，生成氧化螢光素并發射光子。采用天然螢火蟲螢光素酶（Photinuspyralis）時，發射光譜呈單峰，峰值波長為565nm（黃綠光），溶液狀態下半高寬約60~80nm。
檢測時，反應光從拭子底部向四周輻射，其中一部分進入光學腔體，穿過濾光片后到達光電探測器。探測器將接收到的光功率轉換為電流，經跨阻放大和AD轉換后得到RLU值。
由于反應光極其微弱（皮瓦級），而環境光（日光燈、太陽光、LED照明）強度可達數萬勒克斯，必須在探測器前插入濾光片，從光譜上實現信號與干擾的分離。

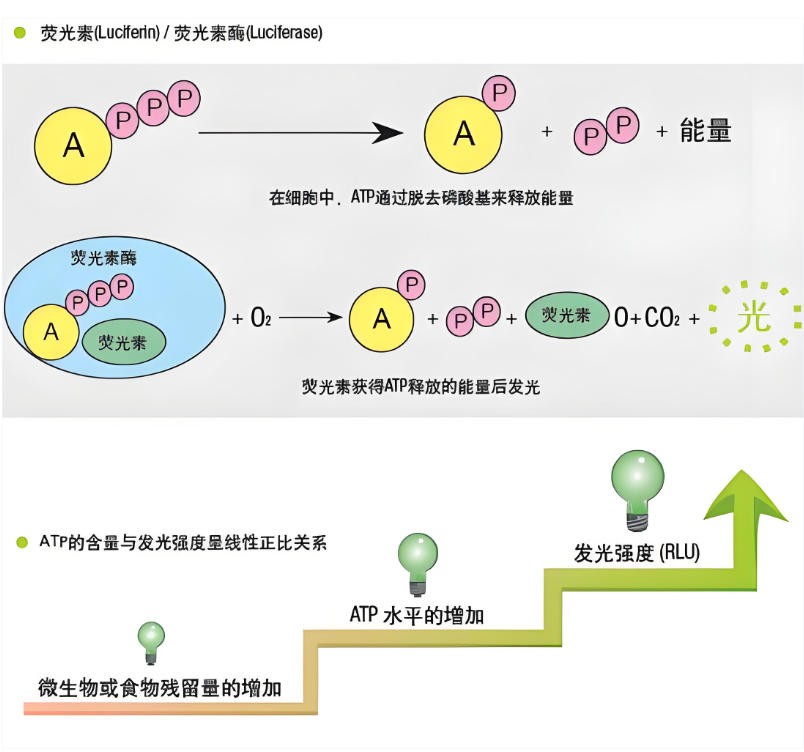

（ATP+AMP的檢測原理）
二、濾光片分析
濾光片為帶通型干涉濾光片，基于多層介質膜堆疊實現波長選擇。其核心任務是：以最低損耗通過565nm附近的ATP信號光，同時將其他波長的環境光衰減到不干擾探測的水平。
1.關鍵參數規格
| 參數 | 典型規格 | 說明 |
| 中心波長(CWL) | 565nm±3nm | 必須匹配ATP發射峰；偏離會直接降低信號強度 |
| 半高寬(FWHM) | 30~50nm | 主流取40nm；過窄易受溫度漂移影響，過寬引入更多雜散光 |
| 峰值透過率(Tpeak) | ≥85% | 信號極弱，高透過率是低檢測限的前提 |
| 截止深度(OD) | 400~540nm:OD≥ 4600~800nm:OD≥3 300~400nm:OD≥2 | 對藍綠光、紅光、紫外分別要求，保證室內外抗干擾能力 |
| 截止陡度 | ≤20nm（從80%T降至1%T的寬度） | 阻擋靠近通帶的窄帶干擾（如589nm鈉燈、570nmLED） |
| 角度容差 | 入射角≤±10° | 超過該角度會出現中心波長藍移，導致信號截止 |
| 環境耐受 | 溫度循環20~60℃ 高溫高濕85℃/85% RH 48h 機械沖擊500g | 模擬手持設備實際使用條件； 失效模式多為膜層吸潮或脫膜 |
| 封裝形式 | 獨立圓片（Φ5~8mm）或芯片級鍍膜 | 獨立片便于更換，芯片級省空間、免對準 |
| 基底材料 | 光學玻璃（B270、D263T） | 塑料基底耐候性差，不推薦 |

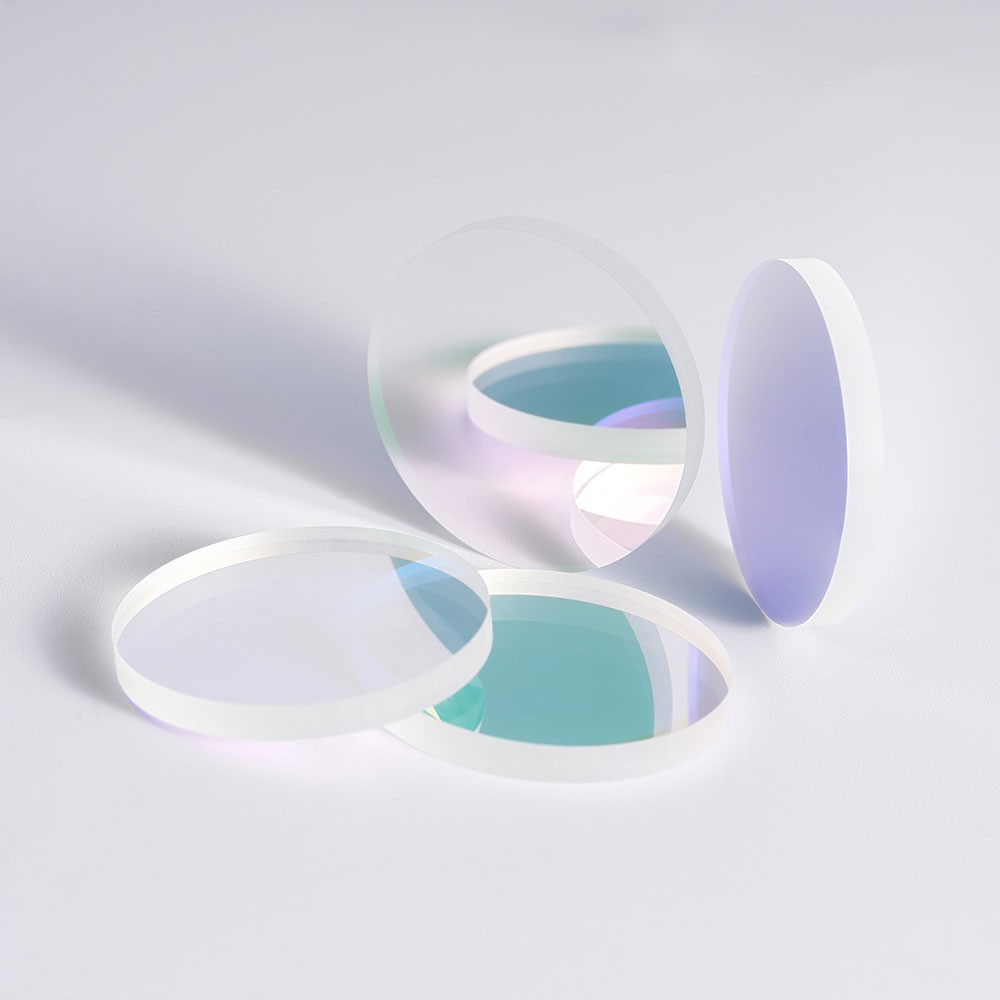

（NBP565帶通濾光片）
2.選型與應用要點
空白背景控制：若濾光片截止深度不足（例如400~540nmOD<3），在1000lx環境光下空白拭子RLU可達數百甚至數千，無法檢測真實ATP信號。合格產品空白RLU應<20（同等光照）。
批間一致性：CWL公差應控制在±2nm以內，Tpeak差異<3%，否則同型號儀器讀數差異大。
溫度漂移：濾光片中心波長隨溫度漂移系數應<0.02nm/℃。若漂移過大，從冷庫取出后信號可能移出通帶，導致讀數異常。
機械與光學集成：濾光片安裝位置應配合光闌限制入射角，避免因腔內反射產生大角度雜光。同時外殼內壁需做黑色吸光處理，進一步抑制漫反射。
手持ATP熒光檢測儀中的帶通濾光片，參數要求明確：中心波長565nm、半高寬40nm左右、峰值透過率≥85%、截止深度在400~540nm達OD4以上、邊緣陡度≤20nm，且需通過溫度循環與濕熱測試。該濾光片是儀器實現環境光下正常工作的基礎元件，其性能直接決定空白背景、抗干擾能力和批間一致性。選型時應以實測光譜曲線和耐久性報告為依據，而非僅依賴規格書標稱值。
