掃地機激光雷達光學鏡片應用實踐分析

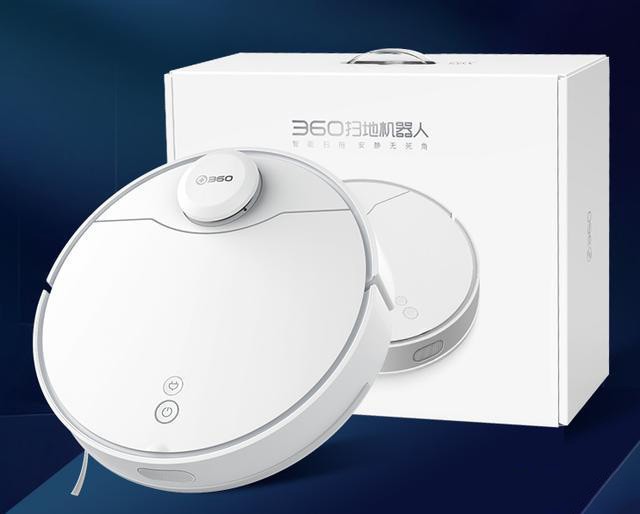

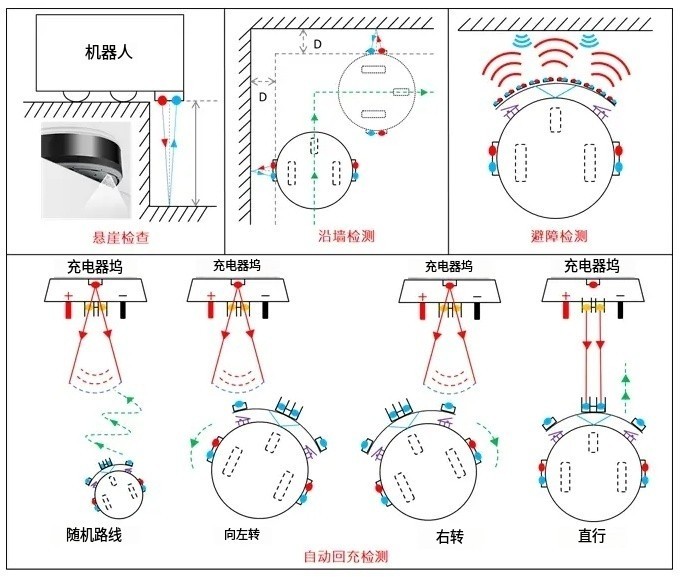

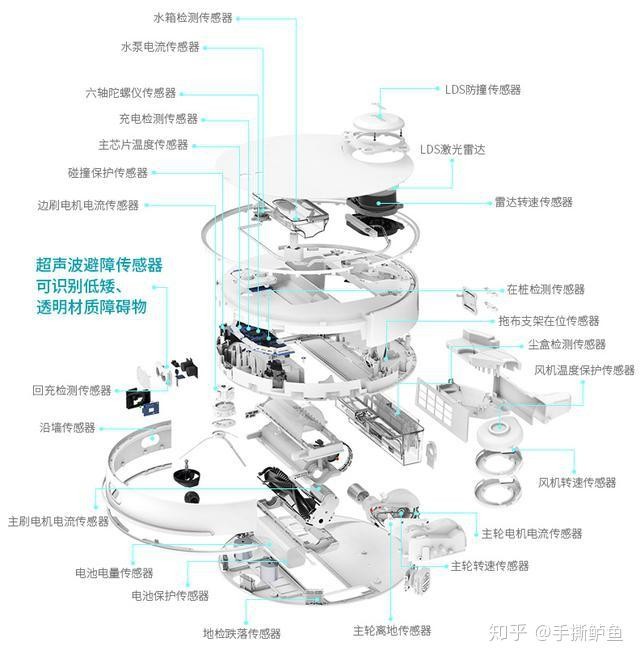

掃地機器人作為一款許多家庭中常見的清潔幫手,其特堵性能在于其自動規劃路線、避開障礙物、清掃邊角。這些支撐它“看得見、走得準”的核心元器件,正式七內部不斷旋轉的激光雷達。激光雷達的光學系統——尤其是其中的濾光片和接收鏡頭——直接決定了掃地機能否在陽光透過窗戶、室內燈光復雜、機身發熱等真實環境下依然穩定工作。在消費級產品的嚴苛成本約束下,如何為掃地機設計一套既抗干擾又可靠、且能大批量生產的光學鏡片方案,是工程師必須面對的工程問題。

(圖源網絡,侵刪)

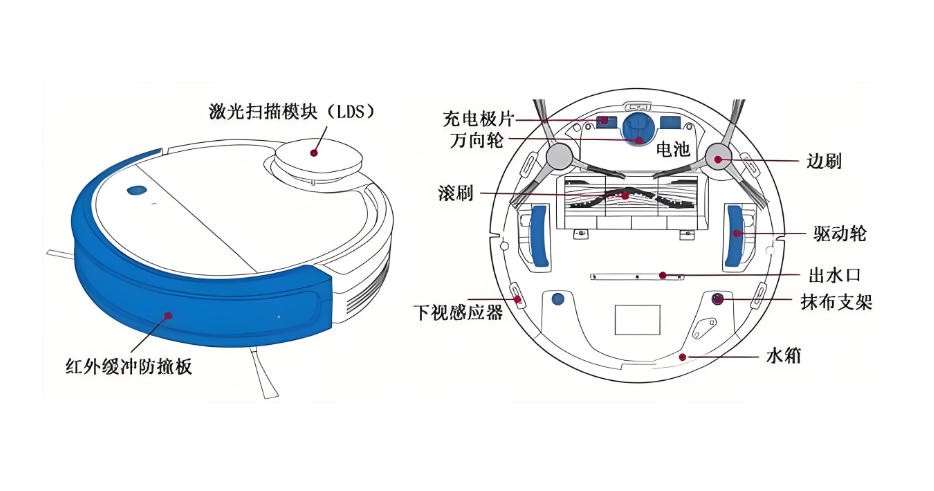

一、掃地機激光雷達的光學架構特點
不同于車載前向長距激光雷達,掃地機普遍采用旋轉式機械掃描結構,實現360°水平視場覆蓋。其接收光路主要分為兩類:
同軸架構:發射與接收共用部分光路,接收視場角(FOV)較?。ㄍǔ?≤5°)。優點是結構緊湊,對濾光片角度容差要求較低,但成本略高。
非同軸架構:發射與接收光路獨立,接收FOV較大(可達15°~25°),成本更低。缺點是濾光片需承受大角度入射光,對帶寬選擇更為敏感。
目前主流掃地機為控制物料成本,多采用非同軸 + 塑膠注塑透鏡的組合。這一選擇直接影響了后續所有光學元件的設計邊界。

二、濾光片設計的五大核心考量
濾光片位于接收探測器之前,用于在環境光(陽光、室內燈光)中篩選出激光信號。其設計需要在多個矛盾指標間尋找平衡點。
1.帶寬(FWHM):窄了“飄走”,寬了“致盲”
帶寬是濾光片最關鍵的參數,直覺上,越窄的帶寬越能抑制環境光,但掃地機場景下過度收窄會引發嚴重后果。
陽光干擾:室內陽光通過窗戶直射的功率密度仍可達數百W/m2,足以使探測器飽和。需要一定窄帶能力(典型≤15nm)來削弱陽光。
角度漂移:由于非同軸接收FOV大,光線入射角可從0°到25°不等。薄膜干涉濾光片的中心波長隨入射角增大而向短波方向漂移(“藍移”),漂移量約Δλ ≈ λ?·θ2/(2n2)。對于905nm、有效折射率1.8,θ=20°時漂移約6~8nm。
激光器溫漂:905nm GaAs激光器的波長溫度系數為0.25~0.3nm/°C。掃地機內部溫升可達40°C,導致激光波長向長波漂移10nm以上。
濾光片自身溫漂:約-0.02~0.05nm/°C(向短波),與激光器漂移方向相反,相對位移疊加。
工程結論:為保證大角度及寬溫范圍內信號始終落在通帶內,最小帶寬必須 ≥ 入射角漂移 + 激光溫漂 + 濾光片溫漂 + 生產公差。對于掃地機,推薦 12nm~18nm。低于10nm極易在高溫或邊緣視場下丟失信號;高于25nm則抗陽光能力大幅下降。

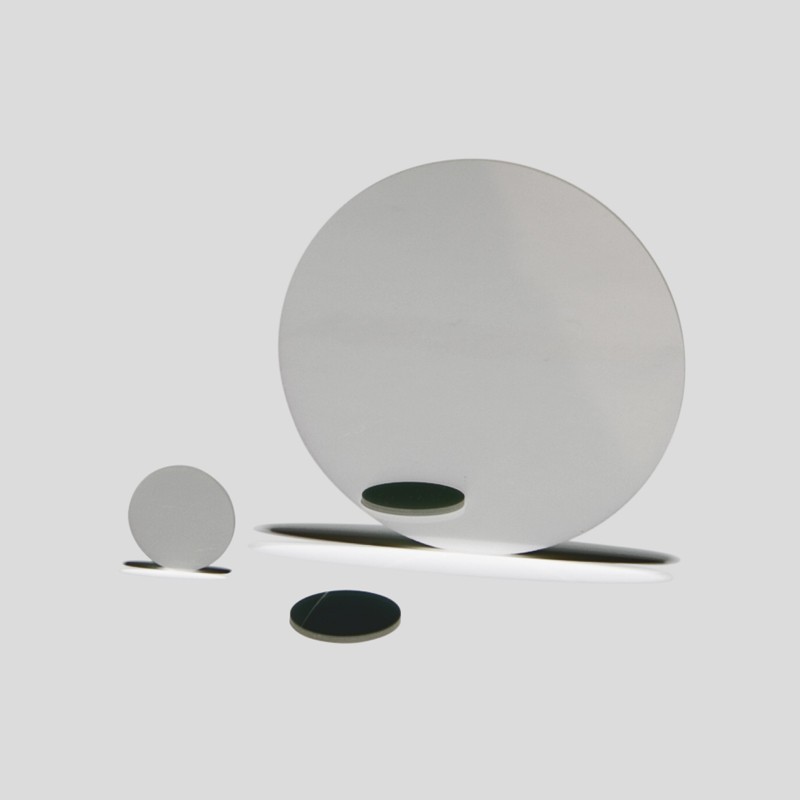

(NBP905窄帶濾光片)
2. 中心波長選擇:鎖定905nm,避開干擾峰
905nm:主流性價比方案,避開940nm的紅外遙控器干擾峰,且硅基探測器在該波段仍有較高響應度。
公差:批量生產時中心波長偏差應控制在 ±3nm 以內,否則與窄帶寬配合時良率下降。
3. 峰值透過率:塑膠鏡頭損耗補償
塑膠注塑透鏡的透過率通常低于玻璃(加鍍增透膜后約92%~95%),且易吸收濕氣、產生雙折射。為保證整機信噪比,濾光片的峰值透過率需達到 >90%(最好≥92%),以彌補前端光路的能量損失。
4. 截止深度(OD)與環境光抑制
室內環境光強度相對較低,且多分布在可見光與940nm附近。因此 OD3~OD4(即透過率≤0.1%)已足夠滿足抗干擾需求,過度要求只會增加鍍膜層數與成本。截止波段建議覆蓋 300nm ~ 1100nm,重點抑制可見光(室內燈)及850nm~950nm波段。
5. 成本與工藝:塑膠友好型膜系
基底材質:濾光片基底通常為玻璃(如D263T、B270),但可考慮更?。?.3mm)以降低高度。需與塑膠鏡筒的熱膨脹匹配,避免高溫下脫膠或應力變形。
膜系簡化:采用離子輔助濺射或蒸鍍工藝,膜層數控制在60~100層之間,以降低成本并提升鍍膜一致性。
環境可靠性:需通過85°C/85%RH濕熱測試及膠帶附著力測試,應對掃地機工作時的振動、灰塵和濕度變化。

三、接收鏡頭的光學鏡片考量
濾光片之外,接收鏡頭本身的設計同樣關鍵。
塑膠透鏡的優勢:可通過非球面模壓成型,單片實現像差校正,大幅降低組裝成本。常用材料為E48R、OKP4等光學級塑膠。
熱穩定性風險:塑膠折射率溫度系數(dn/dt)為負值且絕對值較大(約 -1×10??/°C)。溫度升高時,焦距變化導致焦點偏移,配合濾光片的角度漂移,可能造成信號衰減。需在設計時預留離焦余量,或采用混合鏡頭(一片玻璃+一片塑膠)平衡。
增透膜:塑膠透鏡表面必須鍍制寬帶增透膜(800nm~1000nm),單面反射率<0.5%。鍍膜工藝需低溫(<70°C),避免塑膠變形。
四、典型設計參數推薦與驗證方法
推薦起始參數(可基于實際仿真調整)
| 組件 | 參數 | 推薦值 |
| 濾光片 | 中心波長 | 905nm ± 3nm |
| 帶寬(FWHM) | 15nm(范圍12-18nm) | |
| 峰值透過率 | ≥92% | |
| 截止深度(300-1100nm) | OD3 | |
| 入射角容差(0-25°) | 通帶漂移 ≤8nm | |
| 接收透鏡 | 材料 | 塑膠(如E48R) |
| F數 | 1.2~1.8 | |
| 增透膜(800-1000nm) | R<0.5% |
驗證流程(避免量產陷阱)
光學仿真階段:在Zemax或Code V中建立完整發射-接收模型,模擬不同視場光線入射到濾光片的角度分布。據此計算所需最小帶寬 = 最大入射角引起的偏移 + 激光器溫漂(取全溫范圍)+ 濾光片自身溫漂 + 3nm安全余量。
器件級測試:用可調諧激光器或單色儀測量濾光片的角度透過譜;將濾光片與激光器置于溫箱中,測量不同溫度下的信號衰減。
整機實測:
陽光測試:機器面對落地窗,地面為淺色瓷磚,檢測是否有撞墻或建圖丟失。
熱穩定性測試:連續運行2小時,測量不同方向(尤其鏡片入射角最大方向)的測距偏差。
多機互擾:多臺機器同時運行,觀察是否存在串擾導致的誤判。

五、常見設計失誤案例
過度追求窄帶(8nm):樣機常溫下性能亮眼,但夏季陽光直射下機身升溫,激光波長漂移>10nm,濾光片通帶未變,信號衰減60%,機器頻繁報“懸崖錯誤”,實測建圖出現環形缺失。
采用30nm寬帶:規避了角度和溫度問題,但午后強光下探測器飽和,機器面對窗戶方向時,3m內障礙物漏檢,直接撞擊落地鏡面家具。
忽略塑膠透鏡的熱焦移:濾光片設計合理,但高溫下塑膠鏡頭焦距變化導致光斑放大,能量密度下降,測距標準差增大兩倍。解決方法:改用模組主動對焦或增加一片低dn/dt材質透鏡。
掃地機激光雷達的光學鏡片設計,尤其是濾光片,本質上是一個在環境抑制與工程容忍度之間尋找帕累托最優的過程。工程師需要跳出“越窄越好”的直觀誤區,根據實際視場角、溫度范圍和成本目標,系統性地平衡帶寬、透過率與截止深度。對于絕大多數中低速旋轉掃描式掃地機,905nm中心波長、15nm帶寬、OD3截止深度的濾光片,配合塑膠非球面接收鏡頭,是一個經過大批量驗證的穩健起點。最終量產方案應基于整機實測數據微調,并始終牢記:在消費電子領域,生產一致性比實驗室極限性能更重要。
