眼底激光治療儀是眼科用于視網膜光凝治療的核心設備，主要治療糖尿病視網膜病變、視網膜靜脈阻塞、黃斑水腫、視網膜裂孔等眼底疾病。其原理是利用激光的熱效應（組織溫度升高到60~70℃），使病變組織發生凝固、變性、壞死，從而封閉滲漏的血管、破壞缺血缺氧的視網膜區域或形成牢固的視網膜脈絡膜瘢痕。

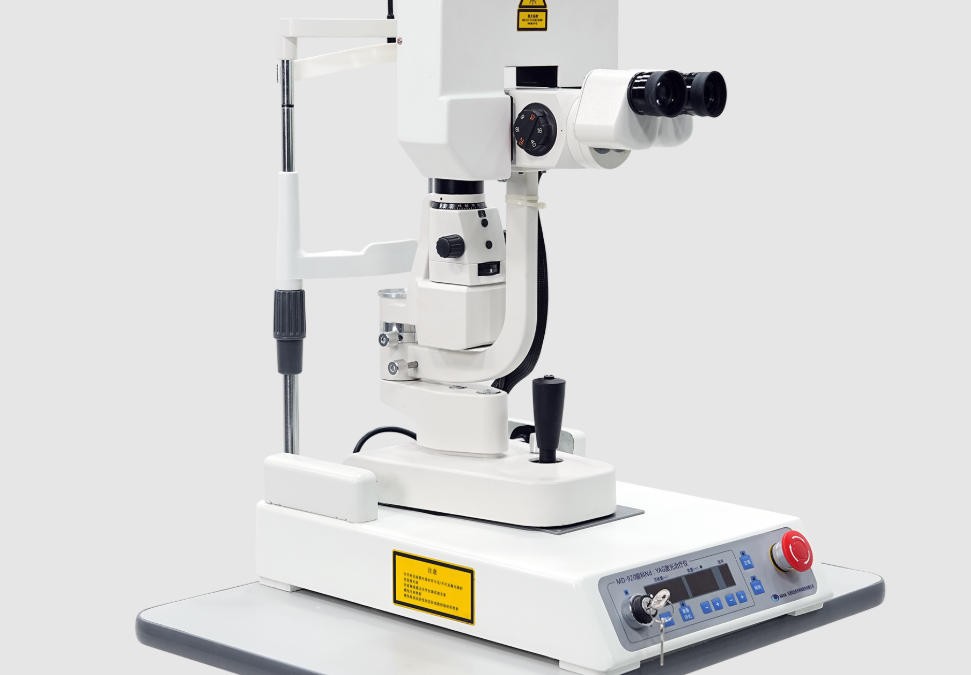

（圖源網絡，侵刪）

現代眼底激光治療儀需要同時具備：

多波長輸出（綠光532nm、黃光577nm、紅光659nm、紅外810nm），以適配不同色素吸收特性和病變深度；

精準光斑控制（50~500μm，微米級）；

實時瞄準與觀察（通常集成在裂隙燈或掃描激光檢眼鏡中）；

安全能量調節（從幾毫瓦到數瓦連續可調）。

要實現這些功能，光學系統是儀器的“心臟”——它不僅負責激光的產生、整形、傳輸和聚焦，還要完成照明、成像、瞄準光合束等多項任務。而這些任務，正是由一系列精心設計的光學鏡片協同完成的。

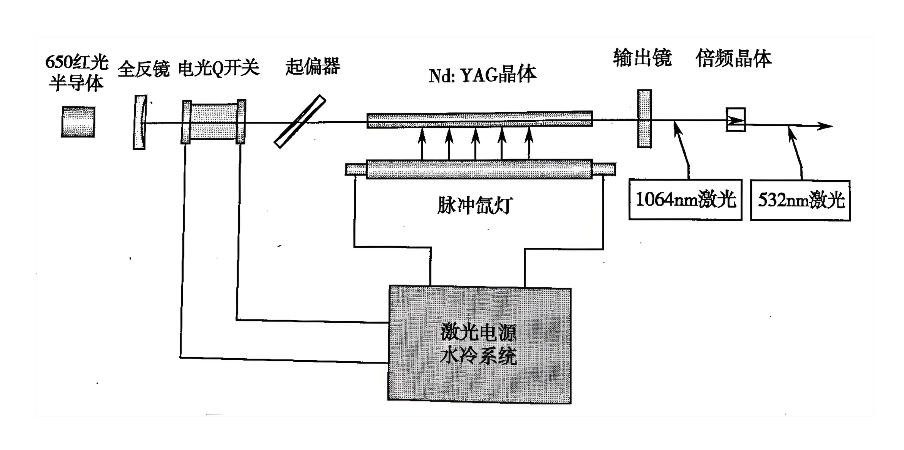

（YAG激光治療儀原理）

一、眼底激光治療儀的光路原理

在分析鏡片之前，必須先理解儀器的整體光路。無論哪種眼底激光治療儀，其光路均可劃分為四個子系統（見圖1示意圖描述）：

1. 激光發生與合束光路

設備內部裝有1~3個獨立的激光模塊（例如半導體激光器或倍頻固體激光器），分別發出不同波長的治療激光，再加上一個瞄準激光（通常是紅光635nm或綠光532nm，功率微弱，僅用于指示）。

這些不同波長的光束需要通過合束反射鏡組（包括鍍金反射鏡和雙色分光鏡）被疊加到同一條光軸上，形成“治療+瞄準”的同軸光。

2. 能量控制與光束整形光路

合束后的激光首先經過衰減器（中性密度濾光片或可調光闌），根據醫生設定的功率值對激光能量進行精確衰減。

之后進入光束整形模塊：將激光器輸出的高斯分布光斑（中心能量過強）通過微透鏡陣列或柱面透鏡轉化為均勻的平頂光斑，或者改變光斑形狀（圓形、矩形、線形）。

3. 掃描與聚焦光路

對于掃描式激光光凝儀，激光會經過掃描振鏡（由兩片反射鏡組成），實現XY方向的快速掃描。

最終激光通過一個聚焦透鏡組（消色差物鏡）會聚到患者眼底的視網膜上，形成治療光斑。

4. 觀察與照明光路

醫生需要通過目鏡實時觀察眼底，因此需要照明光（鹵素燈或LED）經聚光鏡和分光鏡照射到眼底。

眼底反射回來的成像光再通過同一組分光鏡與治療激光分離，進入目鏡或攝像機，形成清晰的眼底像，同時疊加顯示瞄準光斑的位置。

光路原理清楚了，才容易理解每個位置的光學鏡片承擔什么角色、有什么特殊要求。

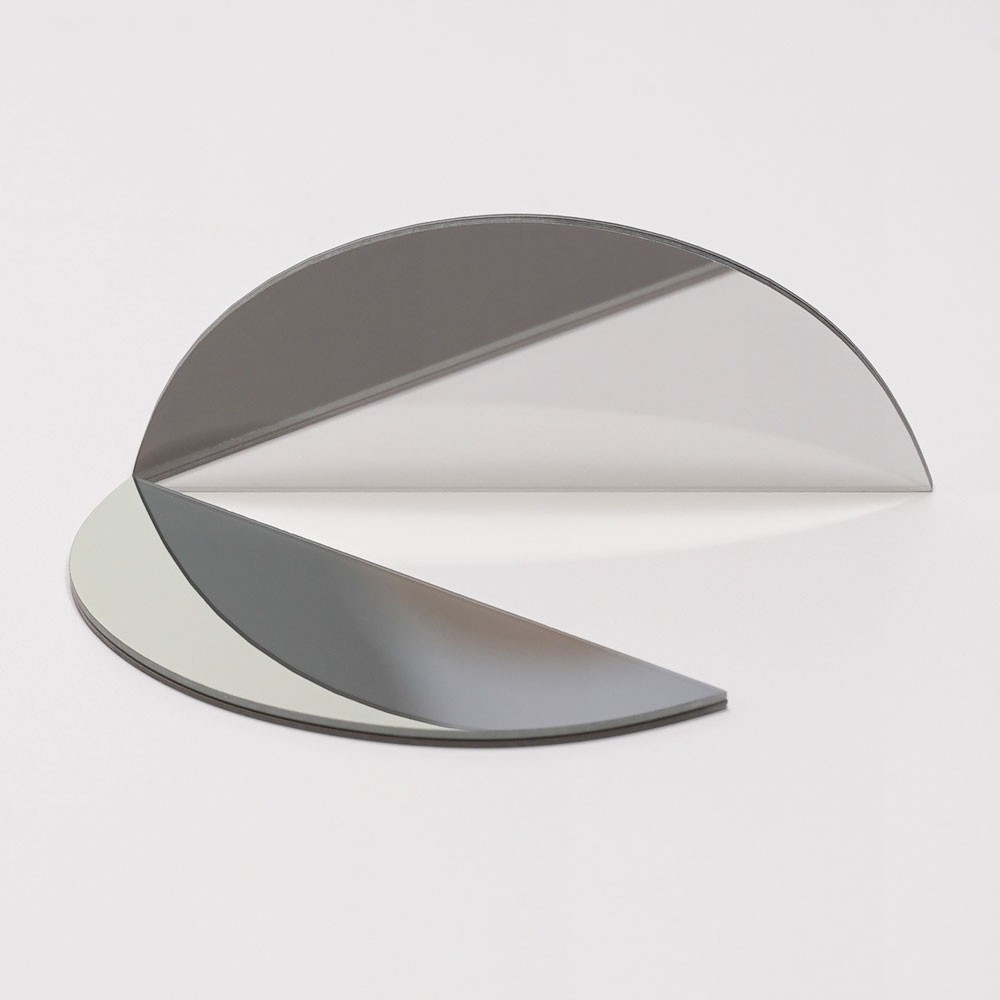

（分光偏振鏡）

二、光路中各核心光學鏡片的實際應用分析

下面按照激光從源頭到患者眼底、再到醫生觀察的順序，逐一分析關鍵鏡片。

1.合束模塊中的反射鏡與分光鏡

（1）鍍金前表面反射鏡（外反反射鏡）

位置：用于折疊高功率激光光路，或對紅外波長（810nm）進行高效反射。

為什么鍍金？ 金膜在近紅外波段的反射率可達98%以上，遠高于銀膜（易氧化）和鋁膜（反射率約90%）。同時，金膜對可見光也有70%~80%反射率，可兼容多波長激光。

為什么需要“前表面”（外反）？ 普通反射鏡的反射面在玻璃背面，玻璃本身會產生二次反射（重影），而高功率激光下，背面反射會使能量分散，還會導致玻璃吸收發熱。前表面反射鏡將金屬膜直接鍍在玻璃表面，徹底消除重影，且散熱更好。

典型損傷閾值：>10W連續激光，或>10mJ脈沖激光（10ns）。

（2）雙色分光鏡

位置：在合束光路中，將不同波長的激光合并或分離。例如，一塊雙色鏡對532nm高反（反射治療綠光），對635nm高透（透射瞄準紅光），使兩束光同軸。

膜層設計：多層介質干涉膜，要求陡峭的截止邊、高透過率（>95%）和高反射率（>98%），且吸收極低（避免熱透鏡效應）。

特殊應用：在觀察光路中，雙色鏡還需要分離激光和照明光（例如對激光高反，對可見照明光高透），確保醫生的目鏡不會被強激光意外照射。

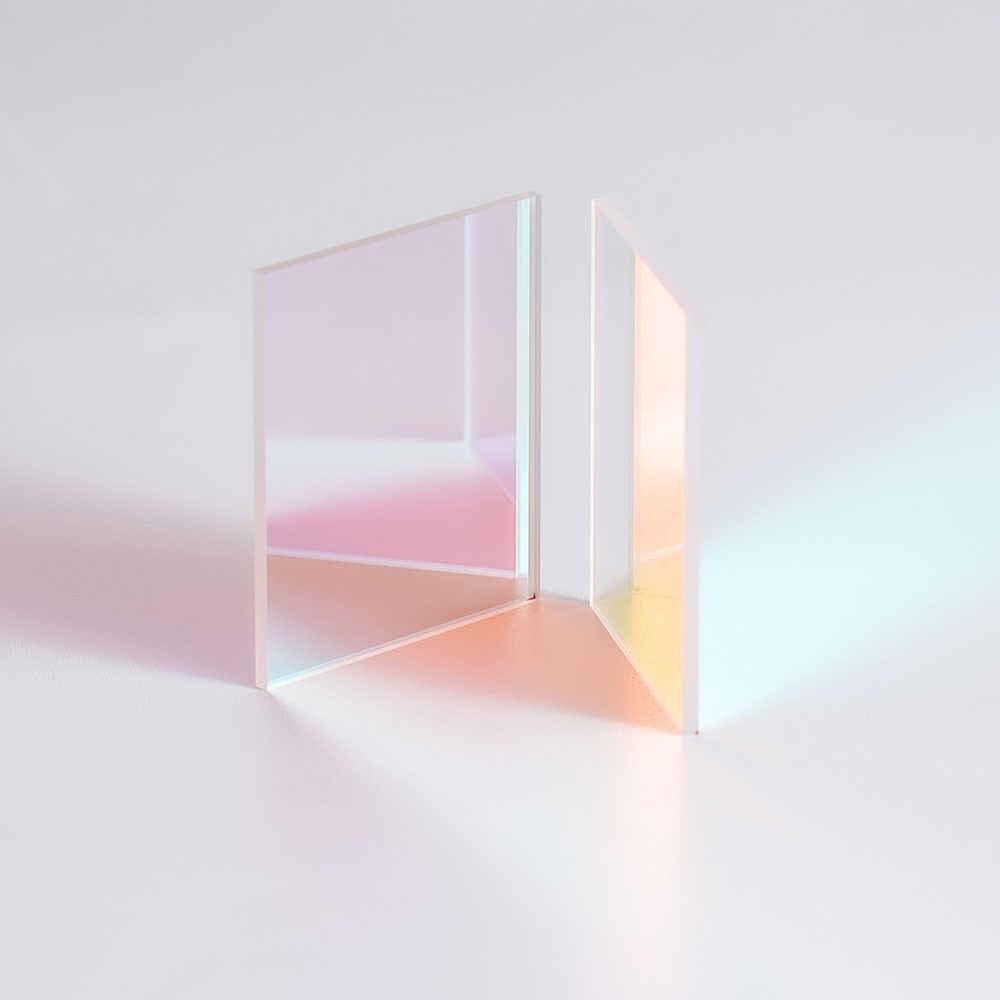

（透紅反綠雙色鏡）

2.光束整形與能量控制元件

（1）中性密度濾光片

位置：位于合束之后、聚焦之前，用于連續衰減激光功率。

形式：連續漸變中性密度濾光片（線性變化）或階梯濾光片（固定檔位）。高功率設備常采用反射型金屬膜濾光片，將多余能量反射出光路而非吸收，避免鏡片發熱。

關鍵參數：衰減范圍（通常1%~100%），損傷閾值，光譜平坦度（多波長下衰減比例需一致）。

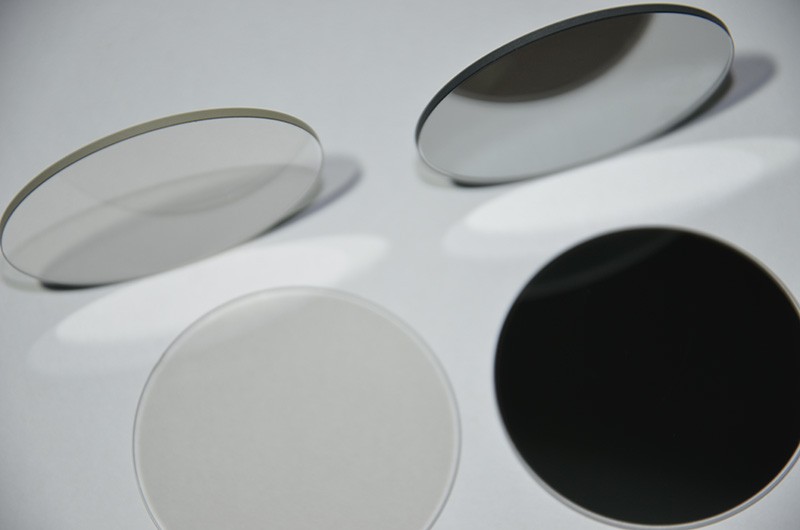

（中興密度衰減片）

（2）光束均化器（微透鏡陣列/蠅眼透鏡）

位置：在準直光束中，用于將高斯分布轉化為平頂分布。

原理：由兩個二維微透鏡陣列（MLA）正交疊加，將入射光束分割成眾多小光束，在聚焦平面重新疊加形成均勻光斑。

工藝要求：單個微透鏡面型精度<λ/10，鍍寬帶增透膜（R<0.5%）。目前主流設備（如蔡司VISULAS 532s）已標配該類元件，可避免傳統高斯光斑中心過熱引起的視網膜灼傷。

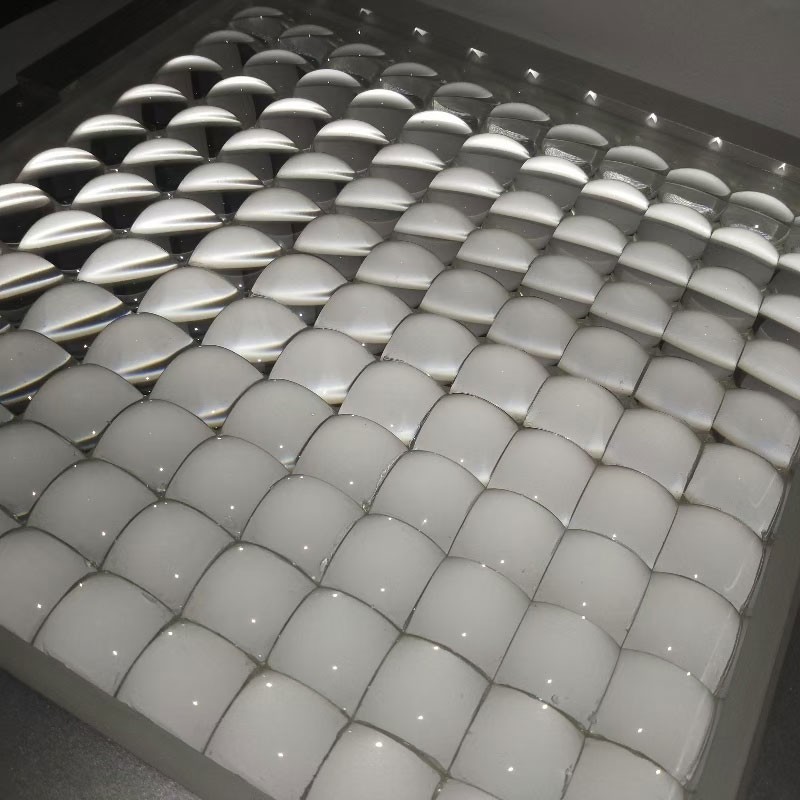

（陣列透鏡）

（3）柱面透鏡

位置：用于產生線形或矩形光斑，適用于全視網膜光凝掃描模式。

設計：單柱面或十字柱面鏡組，可將圓形光斑拉伸為特定長寬比的矩形。

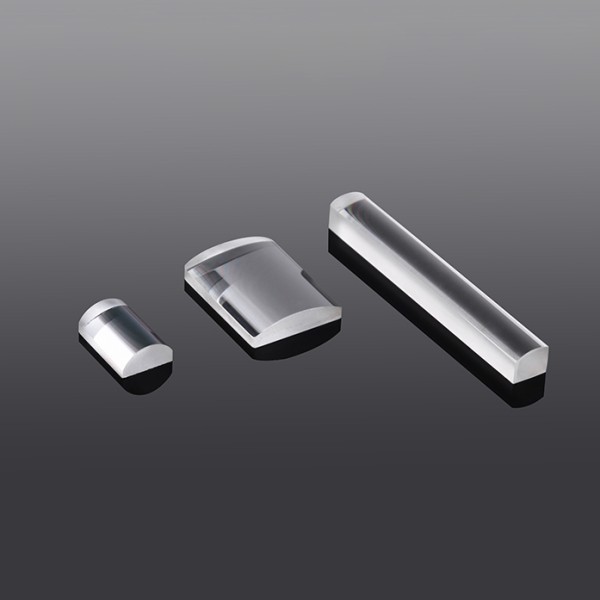

（柱面透鏡）

3.聚焦與掃描模組中的鏡片

（1）準直透鏡與聚焦透鏡組

位置：準直透鏡緊接光纖輸出端（NA≈0.2~0.3），將發散光轉為平行光；聚焦透鏡位于光路末端，將平行光會聚到患者眼底。

消色差要求：由于治療激光波長多樣（532/577/659/810nm），普通單透鏡存在色差——不同波長聚焦位置不同。必須使用雙膠合或三片式消色差透鏡，使所有波長在同一個焦平面。

材料選擇：低色散玻璃（FK61、SFPL51、CaF?晶體），并鍍有400~900nm寬帶增透膜，單面反射率<0.25%。

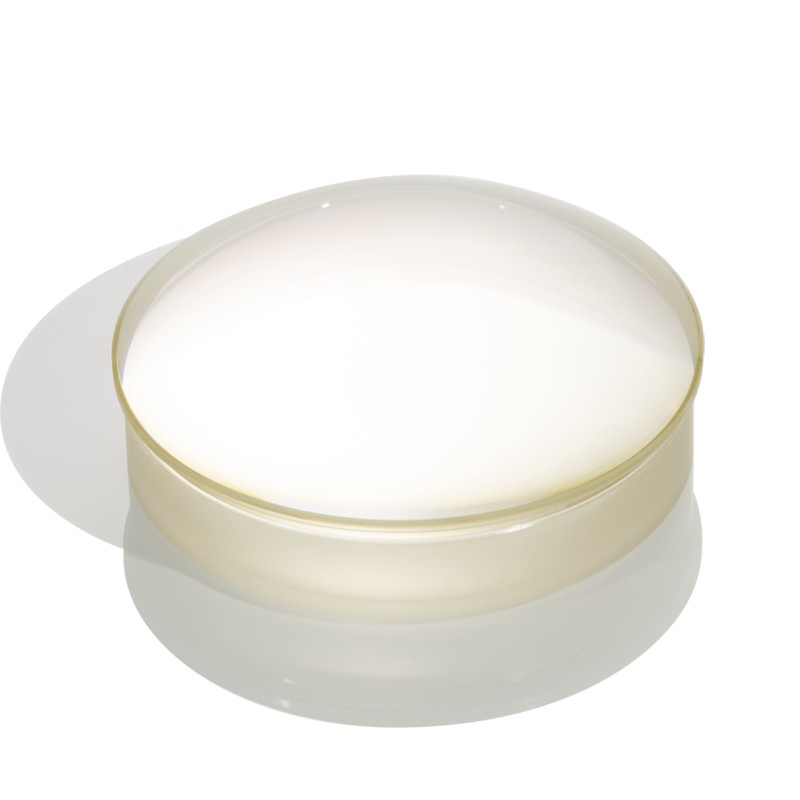

（聚焦透鏡）

（2）掃描振鏡（反射鏡）

位置：位于準直之后、聚焦之前，通常由兩片小尺寸反射鏡（鍍保護銀或鋁膜）構成，由檢流計電機驅動X-Y偏轉。

對鏡片的要求：輕量化（減小慣性），高剛性（避免掃描抖動），鏡面平整度λ/20，膜層耐高重復頻率激光沖擊。

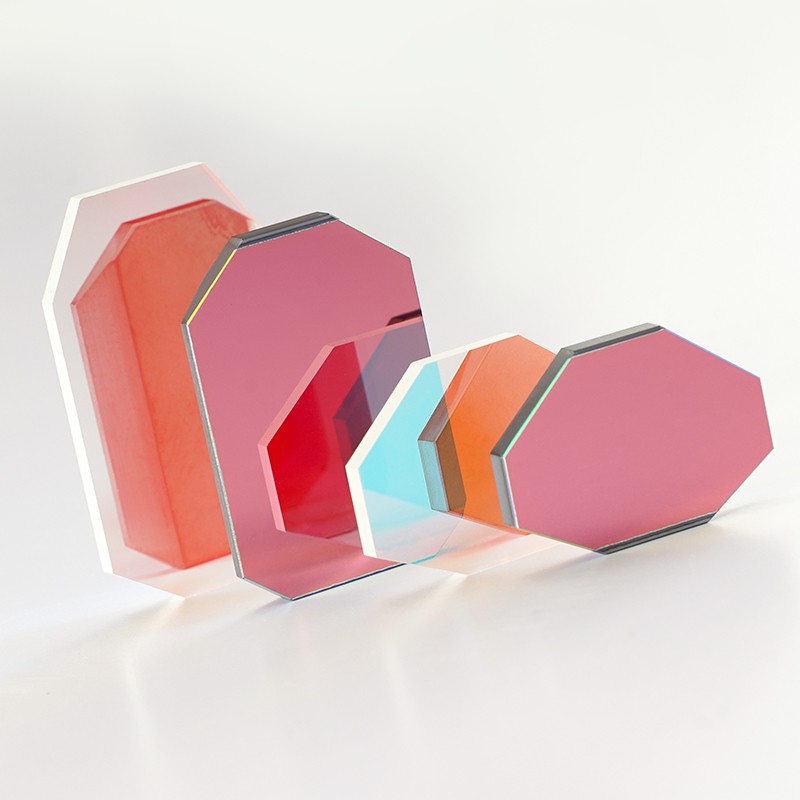

（掃描振鏡）

4.觀察與照明光路中的分光及成像鏡片

（1）平板分光器/分光棱鏡

位置：將治療激光與觀察光路分離。典型方案是一塊平板分光器（分束比R:T=30:70或50:50），例如30%反射治療激光至患者眼內，70%透射照明光進入觀察目鏡。

注意：高功率下不能使用膠合棱鏡（膠層會吸收激光而炸裂），必須使用棱鏡分離間隙空氣腔或金屬膜平板分光器。

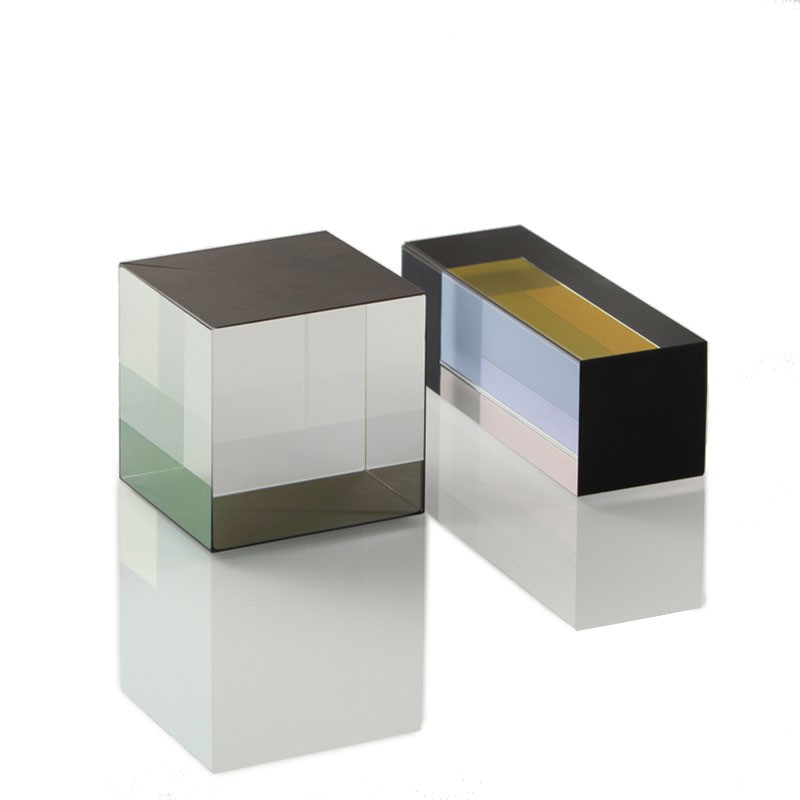

（分光棱鏡）

（2）場鏡與目鏡

場鏡：位于眼底共軛面附近，用于放大中間像并校正場曲，使整個眼底范圍成像平坦。

目鏡：具有大視場（>40°）、長出瞳距（>15mm）、屈光度可調等特點，鏡片表面鍍防反射和防霧膜（尤其在濕度較高的眼科診室意義重大）。

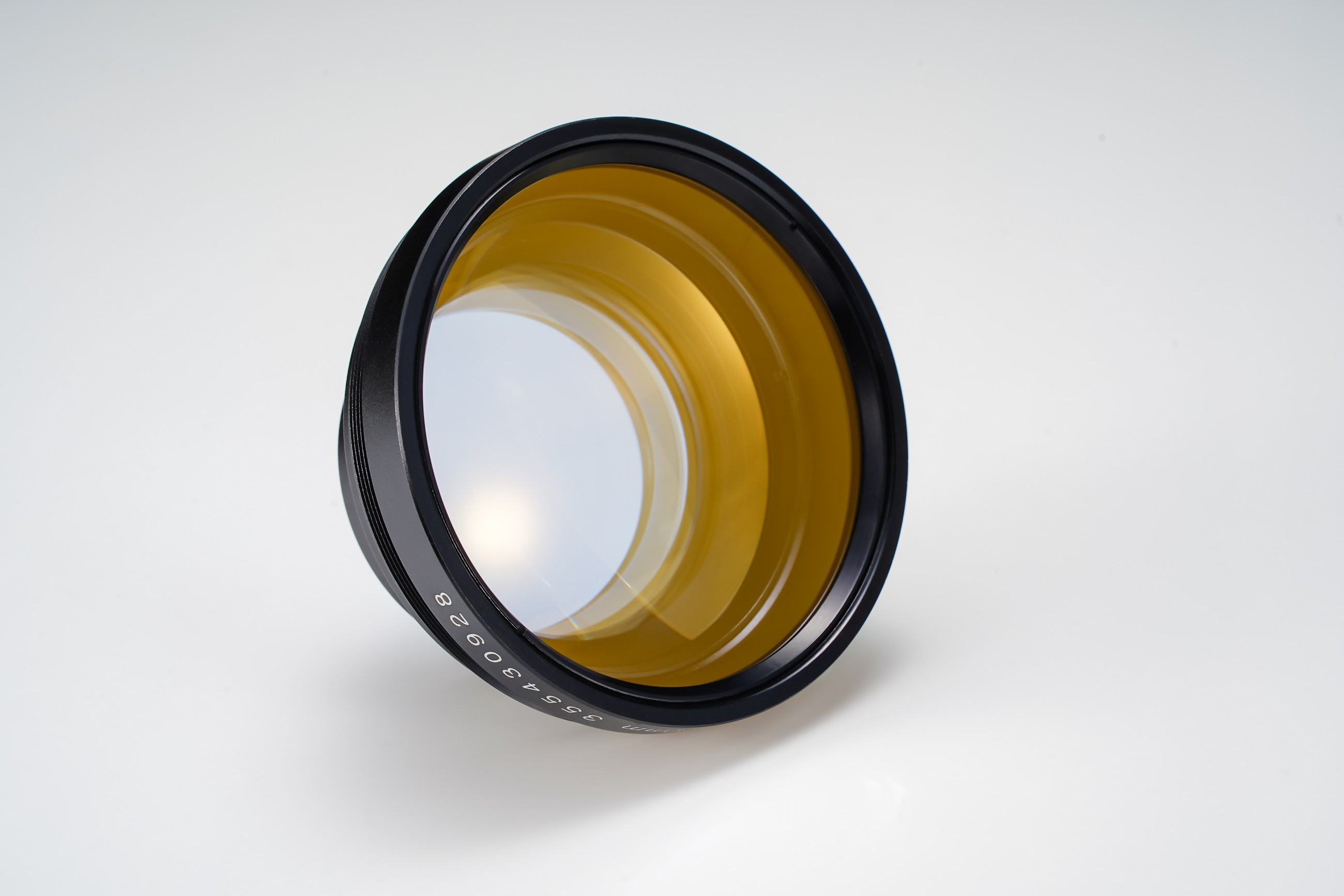

（掃描場鏡）

（3）保護窗口片

位置：安裝在輸出接口末端（患者眼前）或目鏡前。

材料：高透紫外熔石英或藍寶石，雙面鍍寬帶增透+硬質防水防油膜。其作用是防塵、防患者唾液飛濺、防消毒液腐蝕，同時允許激光無損通過。

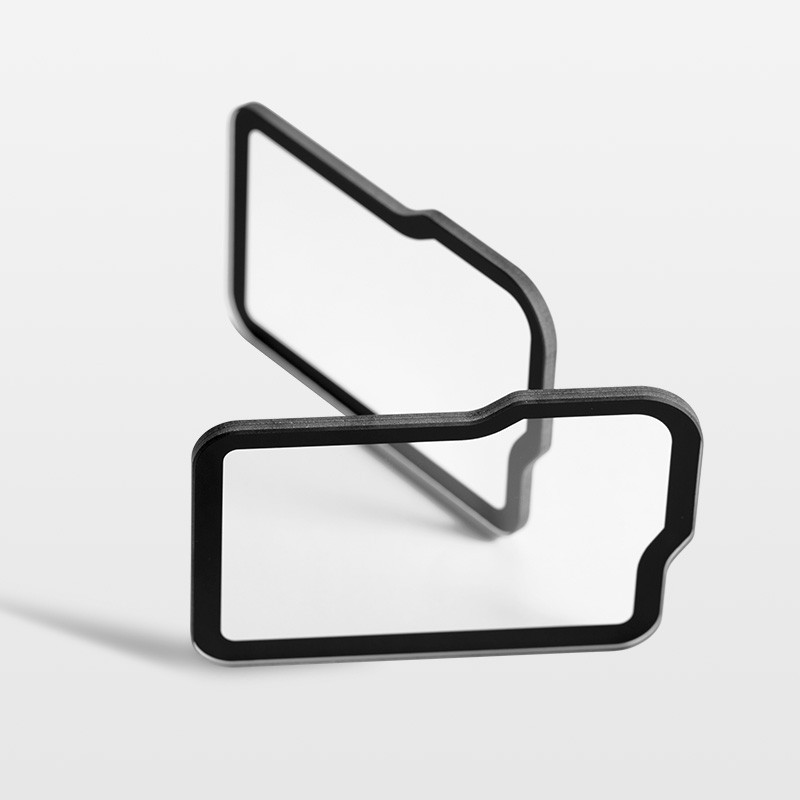

（異形窗口）

三、設備光學設計的共性與差異

不同廠商的眼底激光治療儀在光學鏡片配置上遵循相似的基本原則，但在具體實現上存在工程差異：

合束方案：多波長設備普遍采用鍍金反射鏡+雙色分光鏡組合，但反射鏡數量（2~4片）和排列方式（Z型或L型光路）因空間布局而異。

光束整形：高端型號傾向于使用微透鏡陣列均化器實現平頂光斑，而經濟型設備可能僅依靠高斯光斑配合可變光闌。

衰減方式：部分設備采用連續漸變中性密度濾光片，另一些使用階梯濾光片輪或液晶可調衰減器。

聚焦透鏡：消色差設計是行業共識，但鏡片材料（低色散玻璃 vs. 晶體）和鍍膜帶寬（單波長 vs. 寬帶）因成本目標不同而有所取舍。

從光路原理出發，可以清晰看到：眼底激光治療儀不是簡單的激光器+透鏡的組合，而是一套高度集成的光電系統。其中的每一枚光學鏡片都有其不可替代的功能定位——鍍金反射鏡負責高效合束紅外激光，雙色分光鏡分離/合并不同波長，中性密度濾光片保障劑量安全，微透鏡陣列改善能量分布，消色差聚焦透鏡保證多波長共焦，而平板分光器和目鏡則實現了醫生對治療過程的實時監控。

未來的發展趨勢中，光學鏡片將向三個方向演進：

自由曲面光學：用一片自由曲面反射鏡替代多片透射鏡片，縮小體積、提高光效；

可變形反射鏡：動態校正人眼像差，使激光光斑更精準；

液晶光學元件：實現無機械運動的電控衰減和光斑整形。

但無論如何演進，對鏡片抗損傷能力、寬波段性能、長期熱穩定性的要求只會越來越高。理解這些元件在光路中的具體作用，既是設備選型和維修的基礎，也是新設備研發的理論起點。
