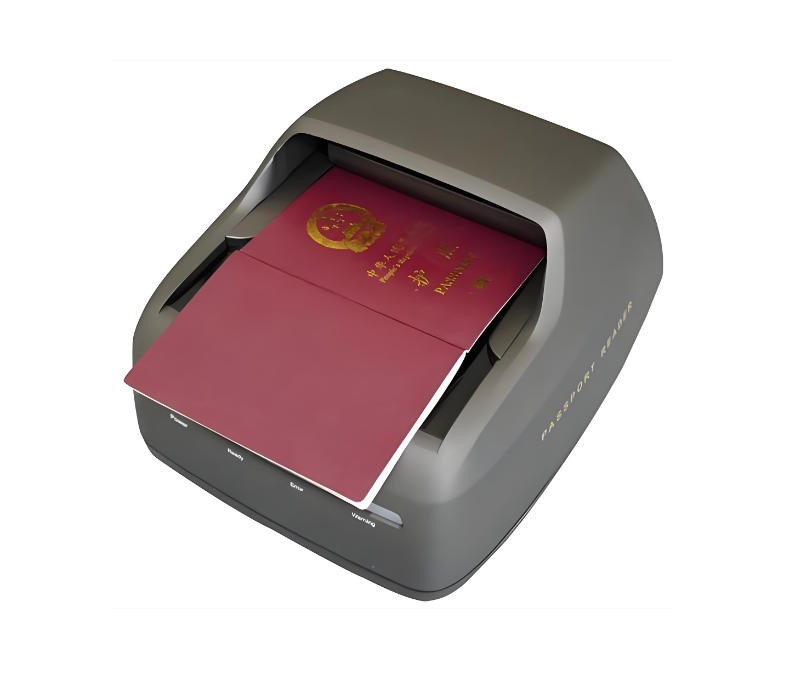

桌面式護照閱讀器是一類用于銀行柜臺、酒店前臺、機場值機、出入境管理等場景的身份核驗設備。這類設備能夠依次或同時采集證件在可見光、紫外（UV）、紅外（IR）、透射光和同軸光下的圖像，通過多光譜特征分析鑒別真?zhèn)尾⑻崛⌒畔ⅰＤ壳笆袌?chǎng)上主流型號的內部光學結構高度相似，通常包括以下組件：多波段光源（白光LED、365nm紫外LED、850nm或940nm紅外LED、背光板、同軸LED）、成像物鏡、可切換濾光片組、反射鏡與分光元件、圖像傳感器（CMOS或CCD），以及對應的控制電路。

（圖源網絡，侵刪）

一、光學原理技術

桌面式護照閱讀器常依賴以下六種光學原理，每一原理對應不同的鏡片配置：

1. 反射成像（可見光）：白光照射，不同油墨和紙張反射率差異形成圖像。用于OCR字符識別、照片比對。

2. 紫外熒光：365nm紫外光激發證件中的熒光物質（纖維、徽章、油墨），發射出可見熒光（綠、紅等）。拍攝時需阻擋反射的紫外光，僅接收熒光。

3. 紅外吸收/反射：850nm或940nm紅外光照射，特殊紅外吸收油墨呈黑色，普通油墨呈白色。用于檢測隱藏紅外特征。

4. 透射成像：背面白光板照明，正面采集。利用水印、安全線、打孔區域的透光率差異成像。

5. 同軸光成像：通過半反半透鏡使光線垂直照射證件表面，垂直接收反射光。消除表面反光，凸顯壓印文字、盲文、浮雕。

6. 偏振光成像：光源前加起偏器，鏡頭前加檢偏器且兩者正交。消除鏡面反射，揭示覆膜下的潛影或劃痕。

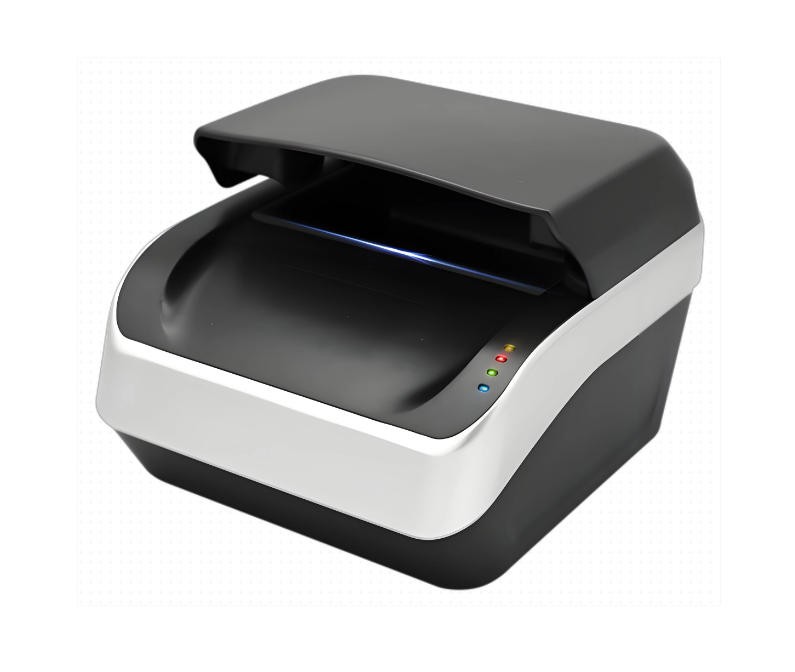

（圖源網絡，侵刪）

二、光學鏡片詳細分析

1.成像物鏡（主鏡頭）

成像物鏡將證件表面（通常為85.6mm×54mm的身份證區域）成像到傳感器上。

關鍵參數：

焦距：30mm~50mm，對應工作距離80mm~120mm。

畸變：<0.1%。必須使用低畸變或遠心設計，否則OCR字符變形。

分辨率：匹配5MP~12MP傳感器，中心MTF≥0.3@160 lp/mm。

光圈：F2.8~F5.6。大光圈利于弱熒光信號，但需保證足夠景深覆蓋證件彎曲。

光譜范圍：365nm~940nm。普通鏡頭在紫外和紅外端存在焦移，因此必須采用紫外-紅外共焦鏡頭，使用低色散玻璃（ED）和衍射光學元件（DOE）校正色差與焦移。

鏡片結構：通常由6~9片鏡片組成，包含1~2片非球面鏡片（校正像差）和1~2片ED鏡片。

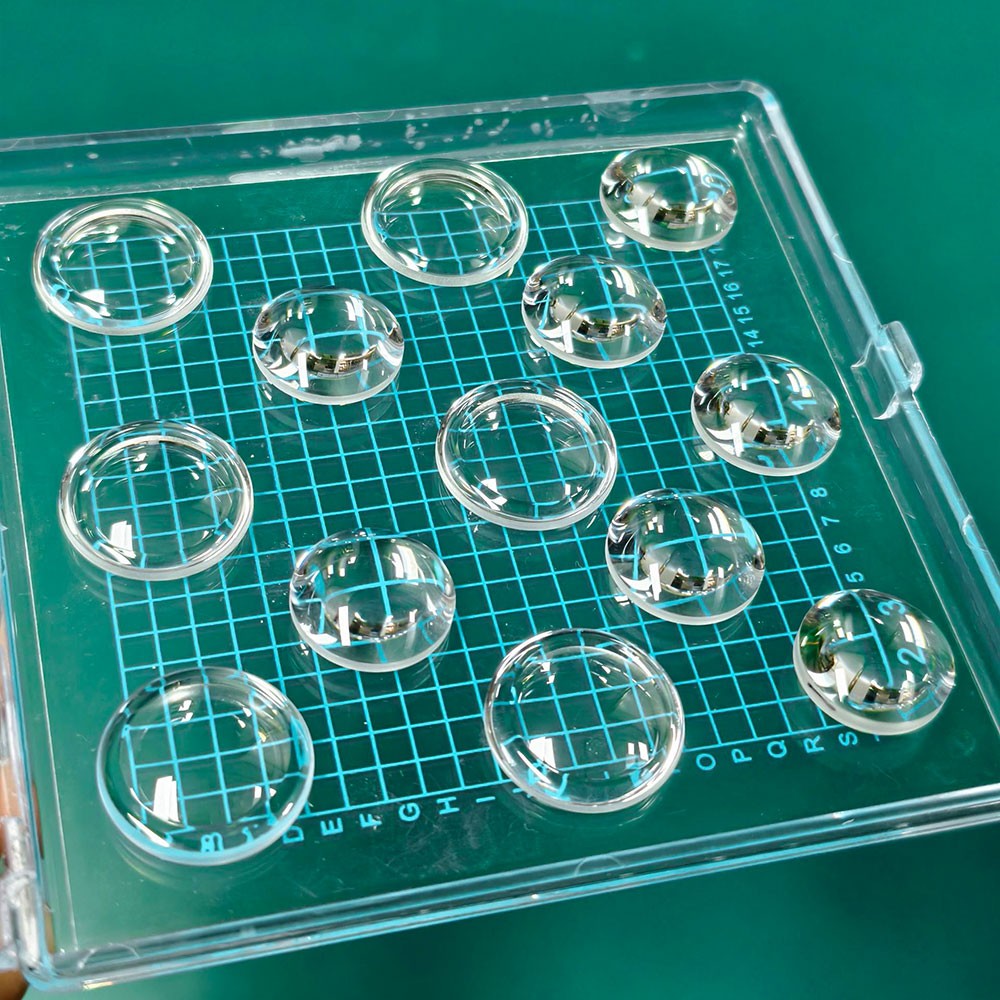

（非球面透鏡）

2.濾光片組

濾光片安裝在電動輪或滑動架上，配合不同光源模式切換。

重要說明：紫外熒光模式下必須使用“紫外截止長波通濾光片”，而非紫外帶通濾光片。后者會拍下反射的紫外光，無法顯示熒光圖案。

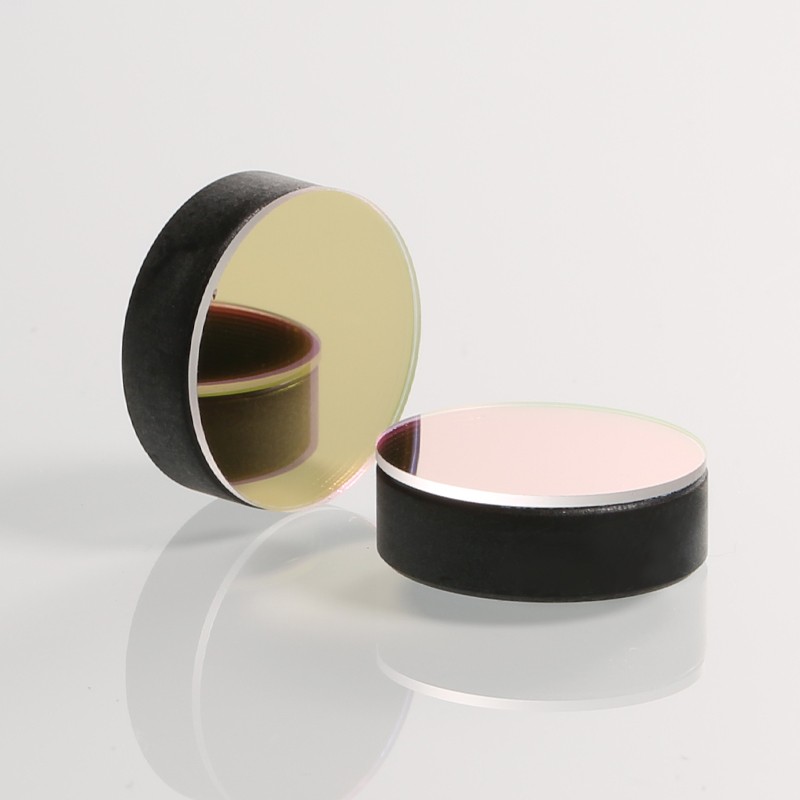

（BP850帶桶濾光片）

3.反射鏡與分光元件

反射鏡在桌面式識讀儀中承擔光路折轉、同軸照明、多路分光三種功能。

3.1.平面反射鏡（光路折疊）

為減小整機厚度或長度，常在主鏡頭與傳感器之間、或證件面與鏡頭之間設置平面反射鏡，將光路折疊90°或銳角。

技術要求：

表面平整度 λ/4 ~ λ/10（參考波長632.8nm）。

反射膜：可見光區用銀膜或鋁膜，紫外區必須用鋁膜（銀在紫外反射率低于40%）。膜層外加二氧化硅保護層。

反射率：可見光≥90%，紫外≥85%。

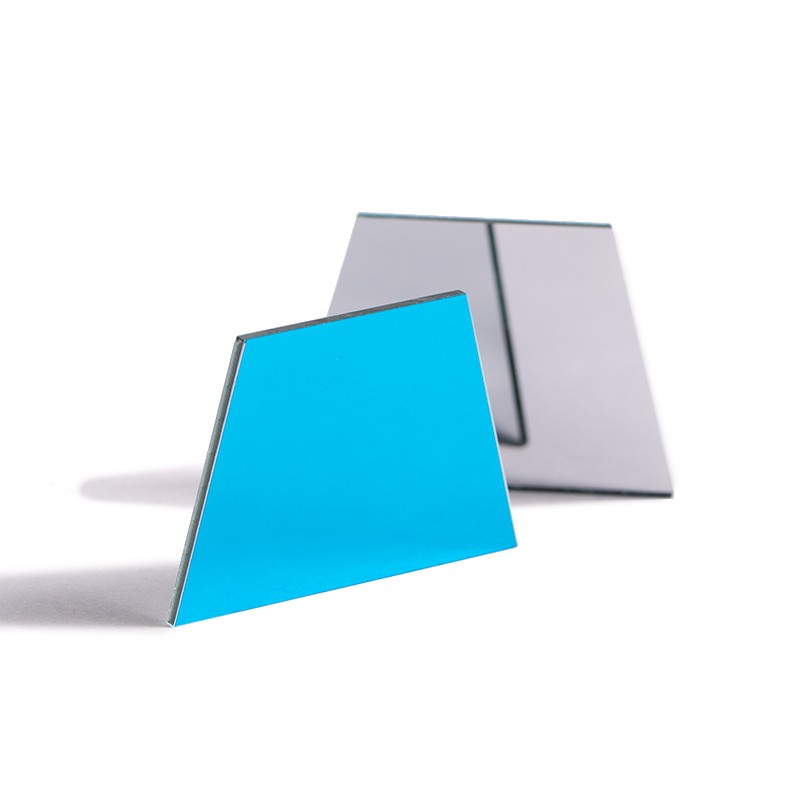

（鋁膜平面反射鏡）

3.2.半反半透鏡（同軸光核心元件）

同軸照明需要一塊半反半透鏡（或稱分光鏡）以45°角放置于鏡頭與證件之間。側向同軸LED的光線經半反半透鏡反射后垂直射向證件；證件表面的垂直反射光透過半反半透鏡進入鏡頭。

技術要求：

分光比 R:T = 50:50 或 30:70（依光強需求）。

鍍金屬分光膜（中性）或介質分光膜（低吸收但角度敏感）。

透射面需鍍寬帶增透膜（400~940nm），以減少二次反射雜光。

也可使用立方體分光棱鏡（兩個直角棱鏡膠合，分光面鍍膜），性能更穩定但成本高、體積大。

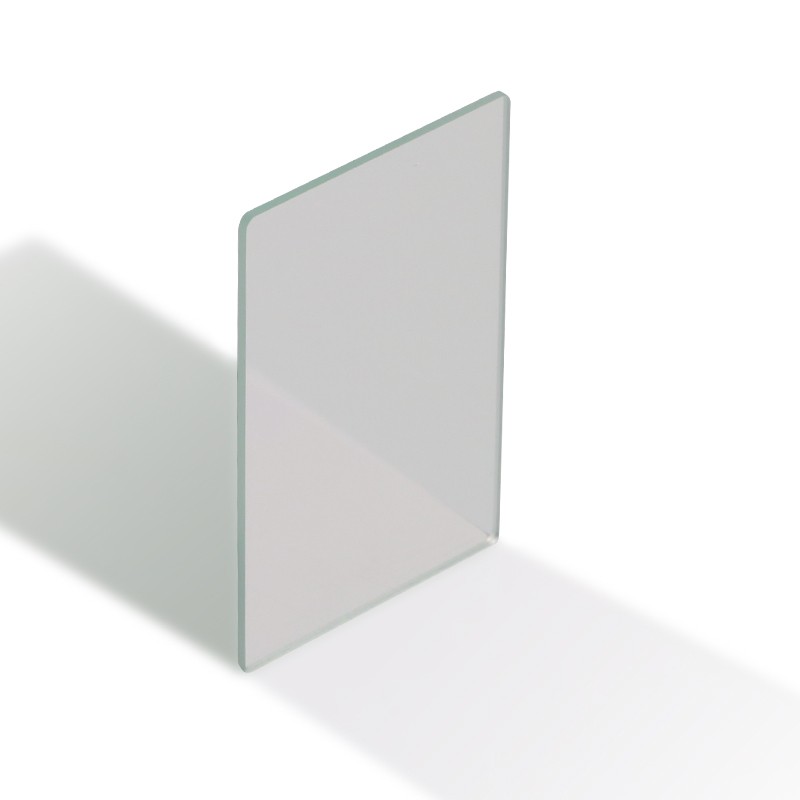

（半透半反光學鏡片）

3.3.分光棱鏡組（多傳感器同時成像）

部分高端識讀儀不使用機械切換濾光片，而是通過分光棱鏡將入射光分成多個波段，分別導向不同的傳感器，實現彩色、紅外、紫外熒光同時采集。

典型結構：

二向色分光棱鏡：鍍有二向色膜，例如一個棱鏡反射紅外光、透射可見光；另一個棱鏡將可見光分為紅、綠、藍。

三片式棱鏡組（類似3CCD相機）：用于同時輸出可見光彩色圖像、紅外圖像、紫外熒光圖像。

技術要求：

分光膜層陡度高，過渡帶<20nm。

棱鏡材料：可見光區用BK7，紫外區必須用石英或氟化鈣。

棱鏡本身會引入色差，需在成像物鏡設計中補償。

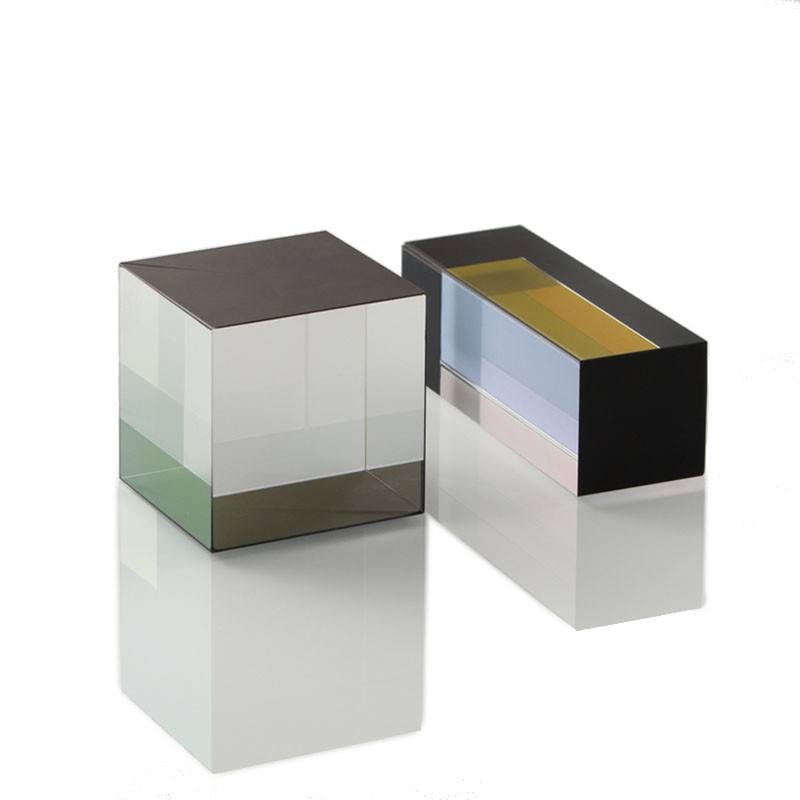

（分光棱鏡）

4.全反射棱鏡（替代平面反射鏡）

部分設計使用直角棱鏡實現90°光路轉向，利用全反射原理（無需鍍膜），避免反射膜老化問題。但體積較大，僅適用于空間充足的設備。

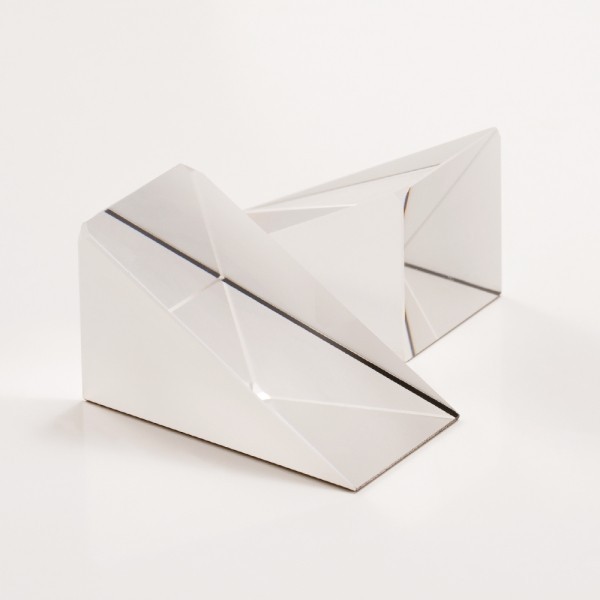

（直角棱鏡）

5.偏振片組件

用于偏振光模式：在光源前放置線偏振片（起偏器），在鏡頭前放置檢偏器，兩者偏振方向正交。非金屬表面的鏡面反射光保持偏振態而被阻擋，漫反射光退偏后部分通過，從而消除反光，凸顯覆膜下的細微特征或潛影。

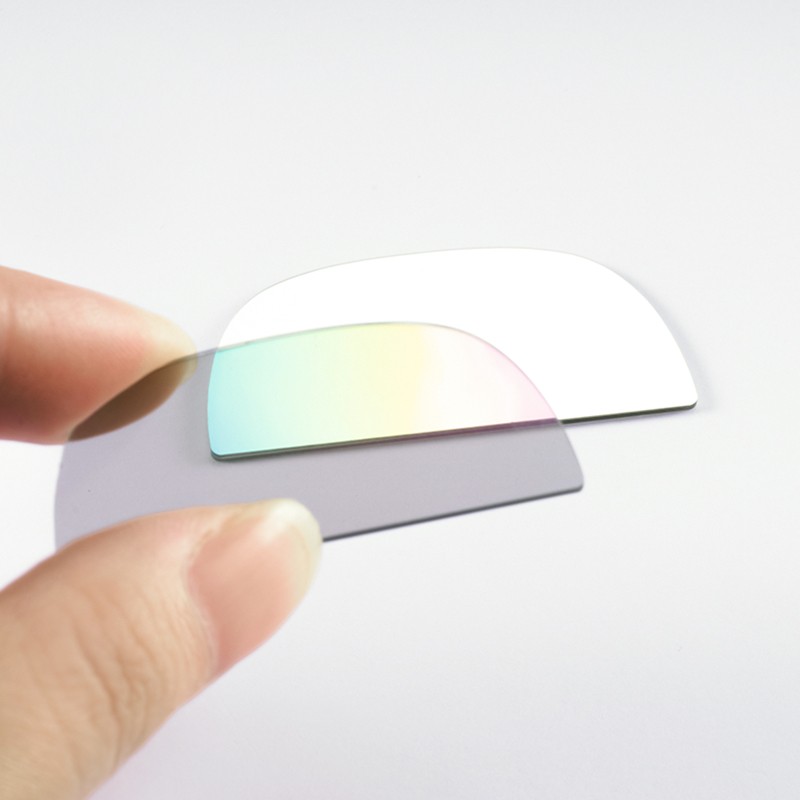

（偏振鏡）

6.特種鏡片

液體鏡頭（如Optotune系列）：用于自動對焦，可快速適應不同厚度證件或彎曲表面，響應時間<10ms。

衍射光學元件（DOE）：用于校正紫外-紅外共焦誤差，或產生均勻的照明光斑。

三、光路配置示例

1.反射/熒光/紅外共用主光路：證件 → 主鏡頭（共焦設計）→ 電動濾光片輪（切換可見光帶通/紫外截止長波通/紅外帶通）→ 圖像傳感器

2.同軸光支路：同軸LED → 半反半透鏡（45°）→反射光垂直向下照射證件→證件表面垂直反射光 → 透過同一半反半透鏡 → 進入主鏡頭

3.平面反射鏡折轉光路：證件 → 主鏡頭 → 平面反射鏡（45°）→ 圖像傳感器（水平放置，減小高度）

4.分光棱鏡多傳感器方案：證件 → 主鏡頭 → 二向色分光棱鏡（透可見反紅外）→ 可見光支路再經棱鏡分RGB → 三片傳感器→ 紅外支路直接到紅外傳感器

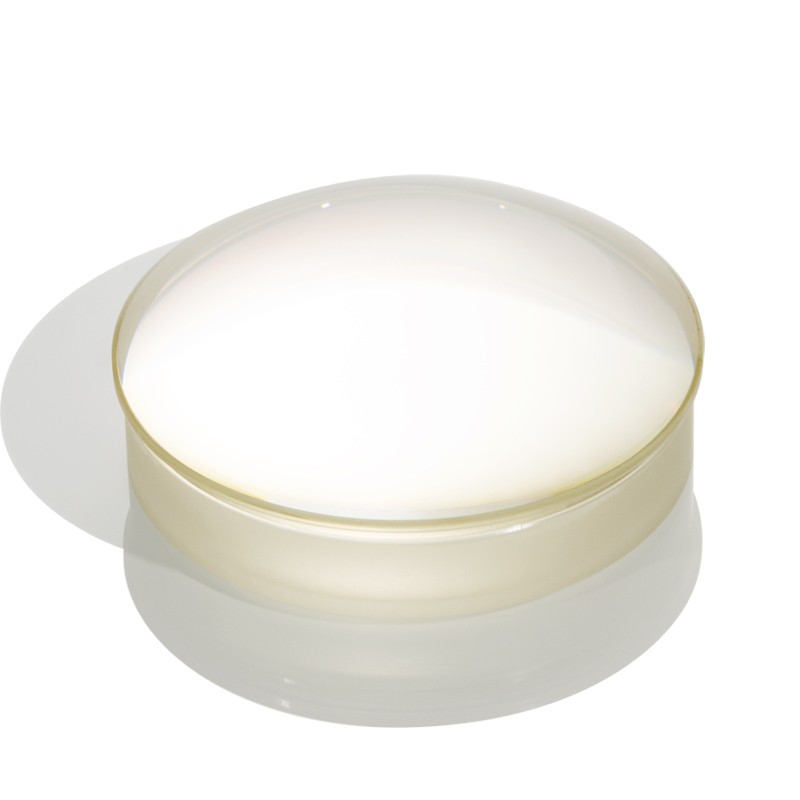

（聚焦透鏡）

四、常見設計問題與對策

1. 紫外反射率不足：若光路中使用反射鏡且需紫外熒光成像，反射膜必須選用鋁膜（紫外反射率>85%），不能用銀膜。

2. 半反半透鏡雜光：分光鏡的兩個面都可能產生反射，需在鏡座內壁加工消光螺紋或涂覆消光黑漆。

3. 分光棱鏡引入色差：棱鏡本身會帶來位置色差，需在成像物鏡中增加補償透鏡組。

4. 反射鏡鬼像：平面反射鏡的二次反射可能形成鬼像，可將反射鏡稍傾斜（如0.5°~1°）或使用楔形反射鏡。

5. 共焦失效：普通鏡頭在365nm和940nm焦點位置不同，切換光源時圖像模糊。必須采用紫外-紅外共焦鏡頭（含ED鏡片和DOE元件）。

桌面式護照閱讀器的光學鏡片系統涵蓋了成像物鏡、可切換濾光片組、平面反射鏡、半反半透鏡、分光棱鏡、偏振片及特種鏡片。其中反射鏡與分光元件不僅實現光路折疊和同軸照明，還為多光譜同時采集提供了關鍵支撐。正確選用和配置這些光學元件，是保證識讀儀識別精度、速度及環境適應性的基礎。
