隨著防偽溯源、工業制造、資產管理等領域?qū)﹄[蔽標識的需求增長，不斷促進紅外吸收油墨和紫外熒光油墨印制隱形條碼的廣泛應用。然而，普通PDA（便攜式數據采集器）與掃碼器因缺乏匹配的光譜成像能力，無法直接識讀此類條碼。。要解決這一識讀難題，關鍵在于為PDA/掃碼器配置合適的光譜成像組件——其中，濾光片是決定成敗的核心光學元件，下面我們講根據這兩種應用為大家做一個簡單的解讀與分析！

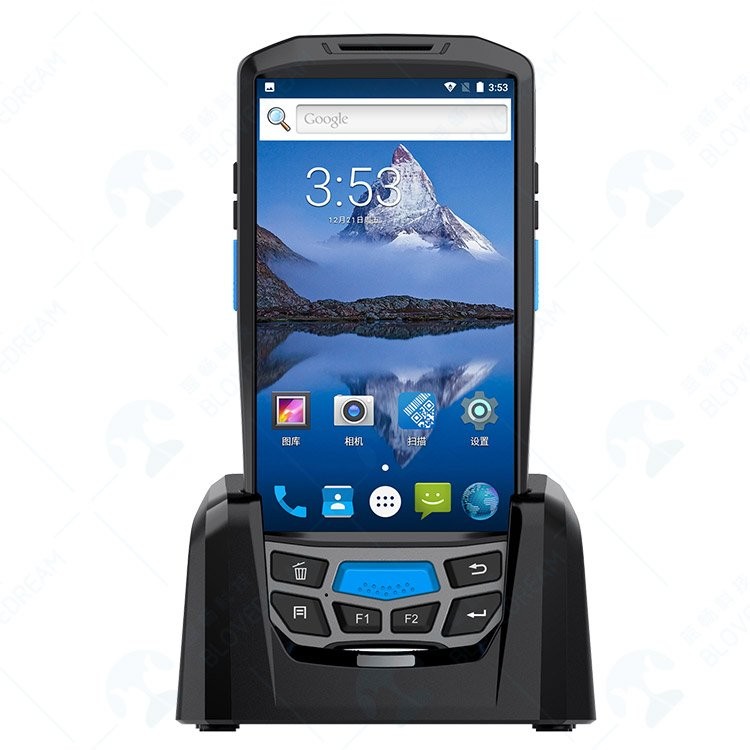

（圖源網絡，侵刪）

一、PDA/掃碼器隱形條碼應用介紹

傳統條碼識讀依賴可見光（通常為紅光或白光）照射條碼表面，利用黑白區域?qū)獾姆瓷渎什町愋纬蓤D像對比度。而隱形條碼采用特殊功能性油墨，其吸收/反射特性位于紅外或紫外波段，肉眼不可見或呈淺灰色。要實現可靠的自動識別，PDA/掃碼器必須具備特定波段的照明光源和精準匹配的濾光片。其中，濾光片直接決定了信噪比與識讀成功率，是整個特種光譜識讀系統的核心光學器件。

二、隱形條碼的光譜特性

根據油墨的激發與響應機理，隱形條碼主要分為兩類：

核心矛盾：無論哪一類，環境光（含太陽光、室內照明）中的寬帶光譜都會嚴重干擾傳感器對微弱信號的有效提取。濾光片的作用正是在光譜維度上分離信號與噪聲。

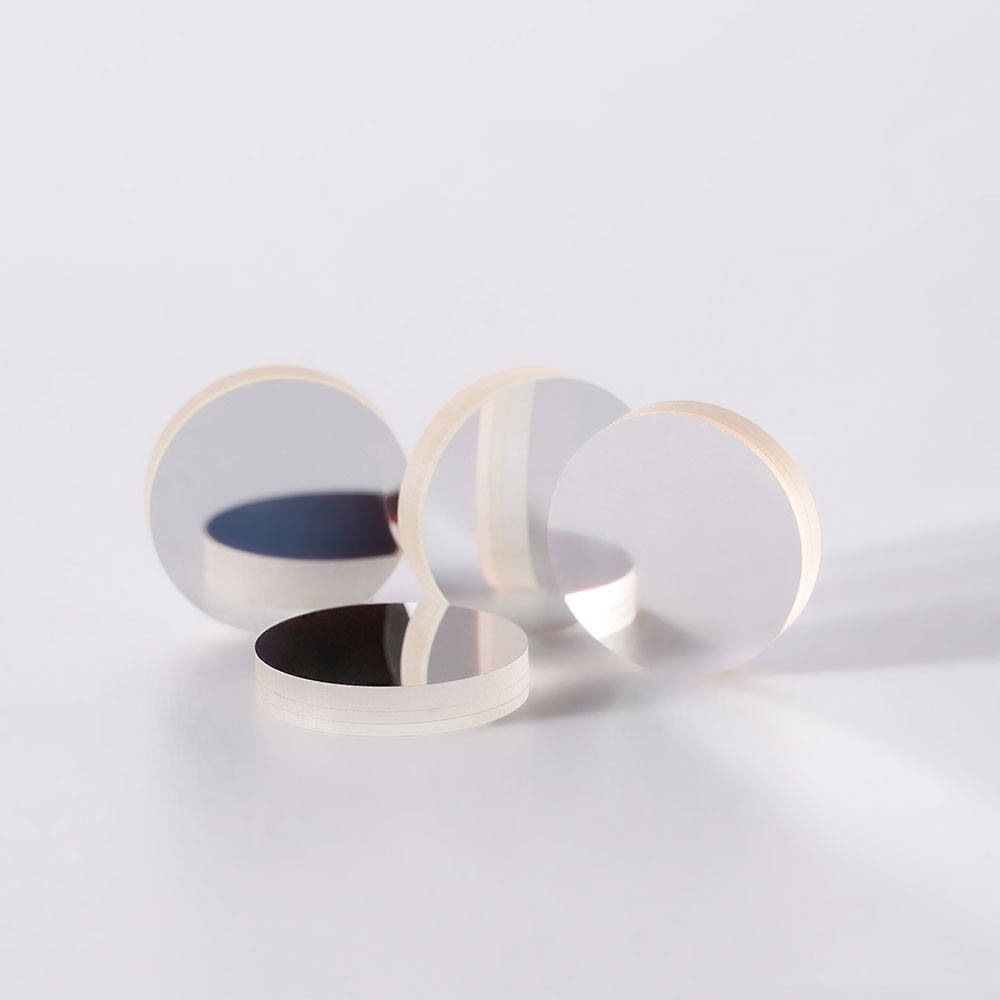

（NBP940窄帶濾光片）

三、濾光片的作用與分類

在特種光譜PDA/掃碼器中，濾光片通常安裝在圖像傳感器前方或鏡頭組內部。其作用可概括為：

紅外隱形識讀：濾除可見光與其它雜散紅外光，只允許與照明光源匹配的窄帶紅外光通過。

紫外熒光識讀：阻擋紫外激發光進入傳感器，僅允許目標熒光波段通過。

依據功能不同，主要采用以下兩類濾光片：

3.1窄帶通濾光片（BandpassFilter）

適用場景：紅外隱形條碼

工作原理：僅在中心波長附近（如940nm±20nm）具有高透過率，其余波段（尤其是400-700nm可見光）深度截止。

關鍵參數：

中心波長（CWL）：必須與照明LED的峰值波長一致（常用850nm或940nm）。

半高寬（FWHM）：通常選20-40nm。帶寬過寬則環境光抑制不足；過窄會降低信號強度，對光源波長穩定性要求高。

截止深度（OD）：表示對截止波段的衰減程度，推薦OD4（透射率0.01%）以上。

3.2長波通濾光片（LongpassFilter）

適用場景：紫外熒光條碼

工作原理：截止短波紫外光（如365nm），透過更長波長的可見熒光。典型指標為截止波長400nm或420nm。

關鍵特性：要求濾光片在熒光發射波段（如450-650nm）具有高透過率（>85%），同時在紫外波段（<400nm）透過率低于0.1%。

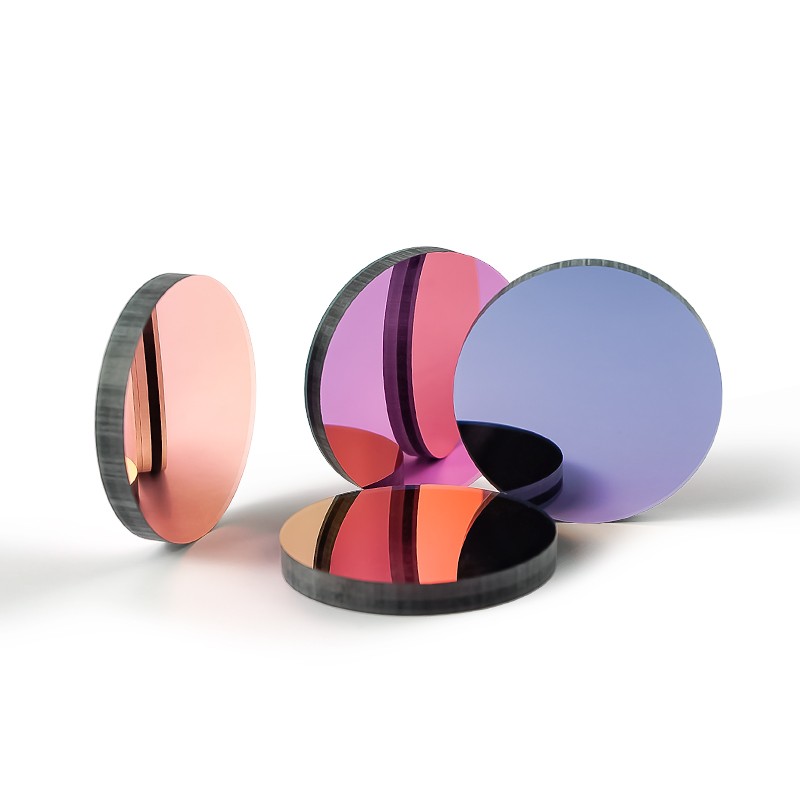

（NBP365窄帶濾光片）

四、濾光片應用場景分析

4.1場景一：紅外隱形條碼（倉儲/物流自動化）

案例：某汽車零部件托盤使用940nm紅外吸收油墨印制條碼，在可見光下完全不可見。

設備配置：

照明：940nm大功率紅外LED（窄帶）

濾光片：CWL=940nm，F(xiàn)WHM=30nm，OD4@400-700nm

傳感器：黑白全局快門CMOS（消除彩色濾光片對紅外靈敏度的影響）

效果：環境光（照度500lux）下，不安裝濾光片時圖像一片灰白，無法提取條碼邊緣；安裝濾光片后，條碼區域呈現高對比度黑色塊，解碼成功率從0%提升至99.8%。

注意事項：

紅外隱形條碼對基底材料敏感：高反射金屬或深色塑料可能產生干擾，需配合偏振濾光片組合使用。

850nm與940nm選擇：850nm傳感器響應更高，但存在可見紅暴（微弱紅暈），不適合完全隱蔽場景；940nm無紅暴，但需要更強的照明功率。

4.2場景二：紫外熒光條碼（高端防偽/票證）

案例：某藥品包裝盒上的隱形追溯碼，采用紫外激發黃綠色熒光油墨。

設備配置：

照明：365nmUV-LED（需配備紫外防護罩）

濾光片：長波通，截止波長420nm，透過率>90%@450-650nm

傳感器：高靈敏度黑白CMOS（紫外增強型可選）

效果：無濾光片時，365nm紫外光直接反射進入傳感器，導致整體偏紫且熒光信號被淹沒；安裝LP420濾光片后，背景紫外光被截止，熒光條碼清晰顯現。

關鍵挑戰：

熒光信號強度通常比紅外反射信號弱1-2個數量級，要求濾光片的截止深度極高（OD5以上），同時熒光波段透過率需>90%。

部分材料（如塑料、膠水）在紫外照射下會產生自發熒光，形成背景噪聲，此時需要更陡峭的濾光片邊緣（如從截止到透過在10nm內完成）。

五.濾光片選型指南與常見誤區

5.1選型四步法

1.確定條碼類型→紅外隱形or紫外熒光

2.測量特征波長→使用光譜儀獲取油墨的吸收峰或熒光發射峰

3.匹配照明光源→LED中心波長與濾光片CWL一致（公差≤±5nm）

4.計算信噪比預算→環境光越強，要求濾光片截止深度越高（OD4起步）

5.2常見誤區

六.集成建議：特種光譜PDA與工業讀碼器

對于實際產品選型，推薦以下兩種集成模式：

一體化特種PDA：內置匹配濾光片與光源的掃碼引擎（如NewlandNLS-MT90紅外版、HoneywellEDA51特種擴展型號），適用于手持移動作業。

-模塊化方案：工業相機（黑白）+可更換濾光片+外置LED光源，適用于固定式產線或?qū)嶒?yàn)室測試。

特別注意：若需同時識讀普通可見條碼和隱形條碼，可考慮電動濾光片切換器或雙光路系統，但成本較高；簡易替代方案是使用兩種獨立設備分別掃碼。

七、未來趨勢

可調諧濾光片：基于液晶可調諧濾光片（LCTF）或MEMS可調濾波器，一臺設備自適應多種隱形油墨。

超表面濾光片：實現亞波長厚度下的超高截止深度（OD6以上），并可集成到CMOS晶圓級封裝。

AI光譜重建：結合窄帶濾光片陣列與深度學習，從少量光譜通道中恢復隱形條碼圖像，降低硬件成本。

隱形條碼的可靠識讀并非僅靠增加照明功率就能實現，濾光片是決定系統成敗的關鍵光學元件。針對紅外隱形條碼，必須選用與光源匹配的窄帶通濾光片；針對紫外熒光條碼，則需要長波通濾光片以阻擋激發光并透過熒光信號。在實際應用中，需根據條碼材料、環境光照、識讀距離等因素綜合確定濾光片的中心波長、帶寬及截止深度，并避免常見選型誤區。隨著光譜成像技術與微納光學的進步，未來的特種光譜PDA將向更智能、更緊湊的方向發展，但濾光片的核心地位不會改變。
