在光學系統設計與集成中，反射鏡鍍膜的選擇是決定系統最終性能的關鍵環節，它影響遠超單一的反射率參數，而且直接作用于系統的總光通量、熱穩定性、信號質量與長期可靠性。在本次中，我們將結合實際工程應用信息出發，對比分析不同鍍膜材質如何真實地影響光在系統中的傳輸效能。

一、從“反射率”到“系統光能利用率”

反射率（R）是單個界面的性能指標，而系統光能利用率是串聯所有光學元件后的總輸出，它由損耗（包括吸收A、散射S）決定：光能利用率 ≈ R? × R? × … × R? × (1 - S?) × … × (1 - S?)。微小的單點差異會被系統級聯放大。

二、不同鍍膜材質的實際應用效能對比

我們以一個典型的中等復雜度光路為例進行分析：該光路包含4個反射鏡面，工作波長為1064nm（常見于激光加工與測距），入射激光為連續波，功率50W。

場景設定：評估三種主流鍍膜方案

方案A：常規保護鋁膜

方案B：常規保護銀膜

方案C：全電介質高反膜（針對1064nm優化）

基于行業可穩定量產的平均性能參數對比如下：

三、深度分析：效能差異如何轉化為實際系統表現

1. 對有效工作功率與信噪比的影響

直接影響：方案B（銀膜）相比方案A（鋁膜），在系統末端獲得的有效光功率高出約9.7W（相對提升29.5%）。這意味著：

在材料加工中，切割/焊接速度可能提升或可處理更厚的材料。

在激光雷達中，回波信號強度提升，直接轉化為數米至十?dāng)?shù)米的潛在有效探測距離延伸或更佳的點云密度。

在光譜檢測中，信噪比（SNR）獲得顯著改善，有利于檢測微弱信號。

間接影響：方案C（介質膜）將幾乎全部光能用于工作，實現了能量利用的最大化，是追求極限效率場景的唯一選擇。

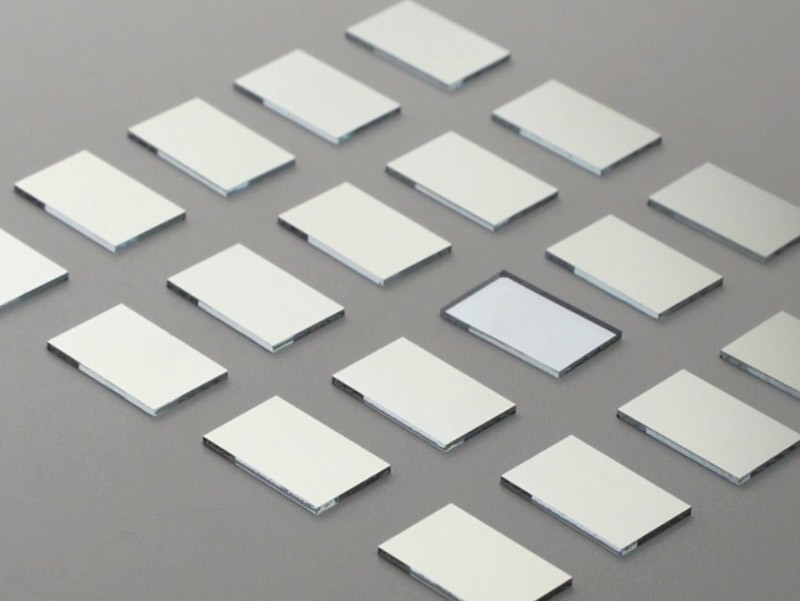

（鍍銀反射鏡）

2. 對系統熱管理與長期穩定性的影響

熱量累積：鋁膜系統將約16W的激光功率轉化為鏡片熱量，而銀膜約為6W，介質膜則低于0.5W。

熱透鏡效應：鋁膜反射鏡在持續工作下，因升溫導致面形變化，會引入顯著的波前畸變，使光束質量（M2因子）劣化，影響聚焦光斑尺寸和能量分布。這對于精密加工和高斯光束傳輸是致命缺陷。

熱致漂移：機械結構因受熱膨脹導致光路微變，影響長時工作的精度。銀膜和介質膜方案將此問題大幅緩解。

冷卻需求：高熱負荷方案需要更強力、更精密的冷卻系統，增加了系統復雜性和成本。

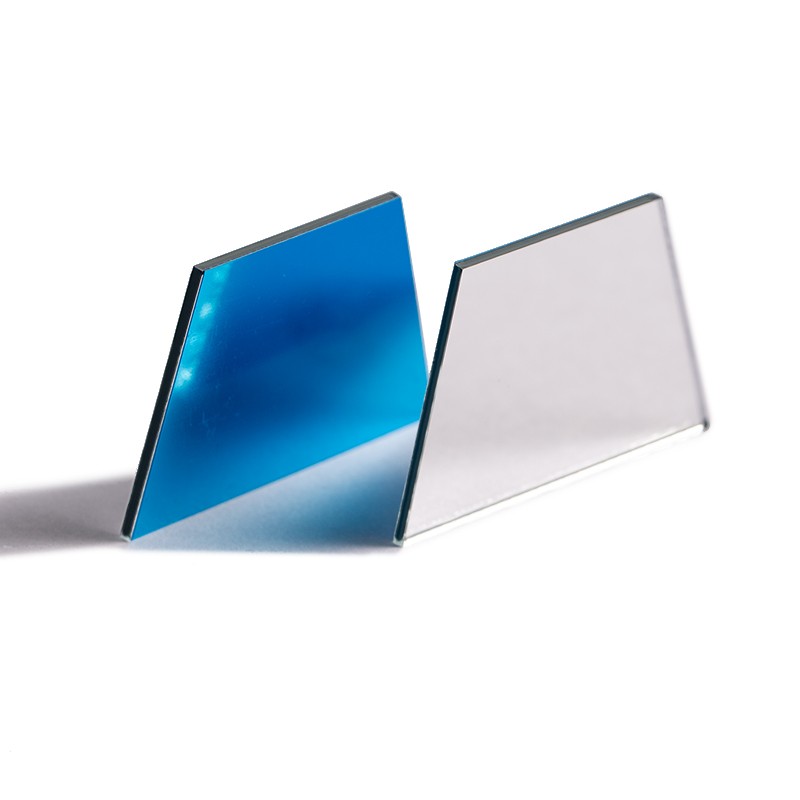

（鍍鋁反射鏡）

3. 對光束質量（波前）的影響
損耗不僅來自吸收和散射，還有相位擾動。

金屬膜：由于電場會穿透金屬表層極薄區域，引入一個微小的相位延遲（Goos-H?nchen位移），并在多次反射后可能對波前產生可測影響。

介質膜：基于干涉原理，設計良好的介質膜對波前的擾動遠小于金屬膜，能更好地保持光束的原始特性，這對干涉測量、超快激光和量子光學等應用至關重要。

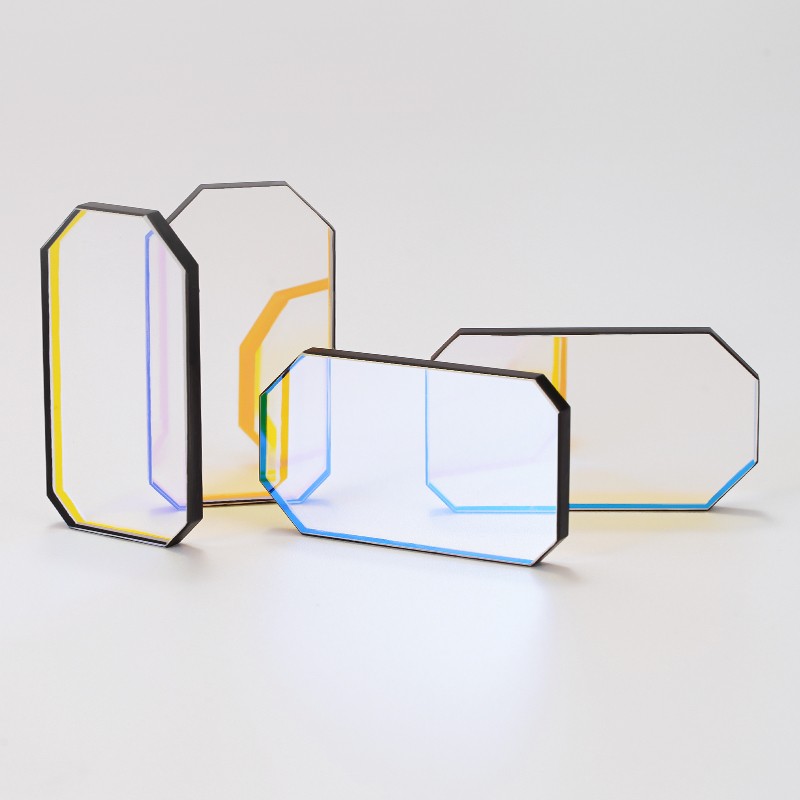

（355-415反射鏡）

4. 環境適應性帶來的長期效能維持

銀膜的風險：盡管有保護層，但在高溫高濕或含硫/氯的工業環境中，性能可能隨時間緩慢衰減。其初始96%的反射率，在嚴苛環境下數年后可能降至94%甚至更低，系統效能隨之下降。

鋁膜與金膜：化學性質更穩定，長期反射率衰減曲線更平緩。金膜在紅外區尤其穩定。

介質膜：性能最穩定，但膜層怕污染，潔凈環境使用壽命極長。

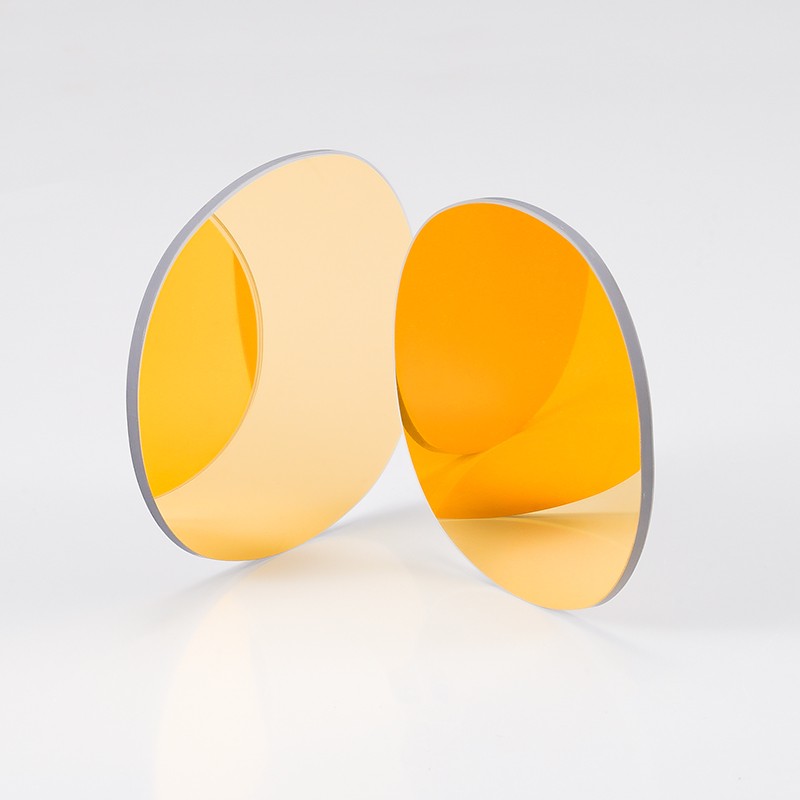

（鍍金外反反射鏡）

四、鍍膜選擇是一項系統級工程決策

選擇反射鏡鍍膜，本質上是為整個光學系統的 “效能”、“穩定”與“成本” 三角關系進行定位：

追求極致效能與光束質量，且工作波長固定 → 全電介質高反膜是不二之選，需承擔更高成本和更嚴苛的使用環境要求。

在寬光譜或可見-近紅外波段尋求顯著的效能提升與良好的熱管理 → 常規保護銀膜是最具性價比的升級路徑，其帶來的系統級光通量和熱負荷改善是確定且顯著的。

應對紫外、極寬光譜、強腐蝕環境或極端成本約束 → 常規保護鋁膜仍然是可靠的基礎解決方案，但需在設計時充分考慮其帶來的光能損耗和熱管理挑戰。

因此，一個負責任的鍍膜選擇，始于對系統工作波長、功率、光路復雜度、使用環境和總擁有成本的綜合審視。理解不同鍍膜材質帶來的真實、量化的系統級影響，是做出最優工程設計決策的基礎。
