高功率激光系統光學鏡片鍍膜解析
在高功率激光系統（如激光核聚變裝置、工業激光加工機、科研用超強超快激光器）中，光學鏡片不僅是光路的引導者，更是能量傳輸的關鍵節點。未經鍍膜的鏡片表面會反射掉相當一部分能量，并因吸收激光能量而發熱，導致熱透鏡效應甚至永久性損傷。因此，高性能的光學鍍膜是高功率激光系統能夠穩定、高效、安全運行的核心保障。
(圖源網絡，侵刪)
一、光學鏡片基材：關鍵性能參數的量化選擇
鍍膜的性能與基材性質密不可分?；牟粌H決定了鍍膜的起點，其熱力學、光學和機械性能更是整個元件能否承受高功率負載的基礎。選擇基材必須對以下核心參數進行量化考量：
光學性質：折射率與吸收系數是設計膜系和評估熱負載的起點。任何微小的吸收（如10?3 cm?1）在高功率下都會產生顯著的熱效應。
熱力學性質：熱導率決定了散熱速度，熱膨脹系數(CTE) 則影響熱應力大小，其與膜層的CTE失配是導致失效的主因。
機械性質：硬度和彈性模量影響加工難度和環境耐久性。

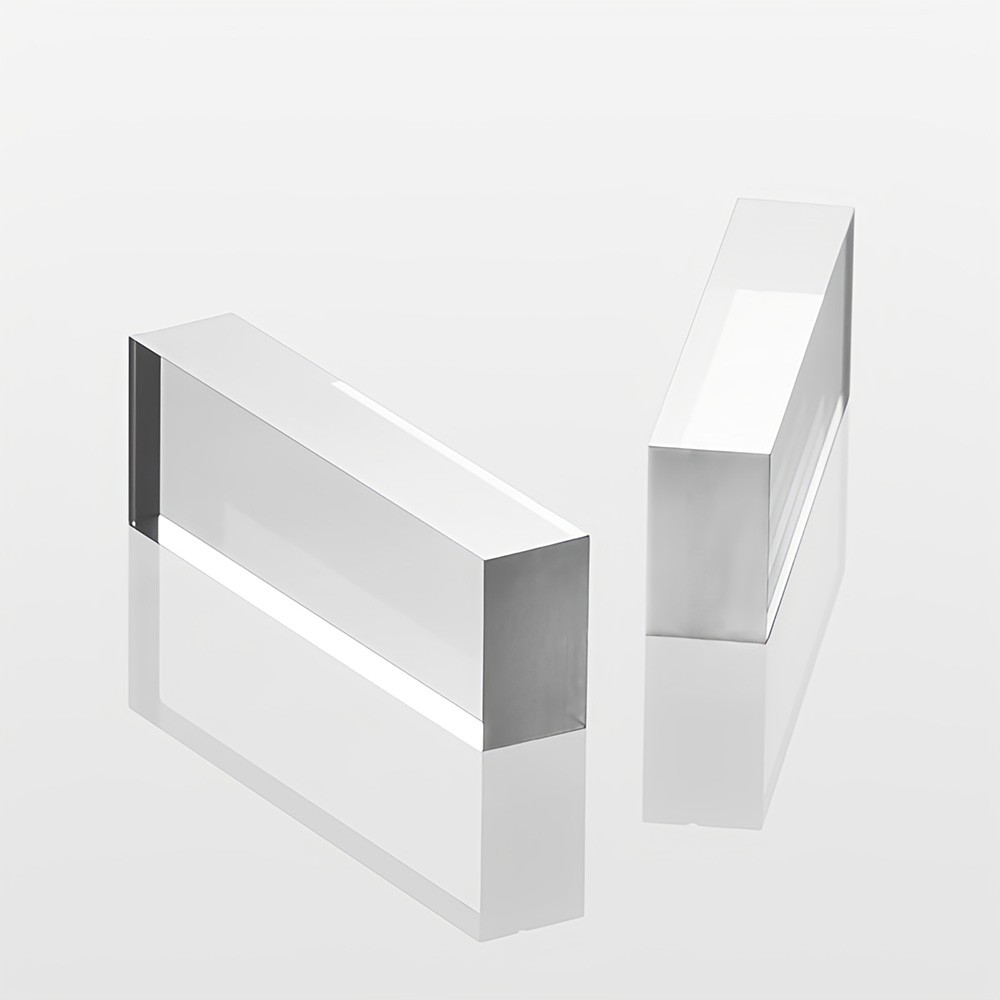

（石英玻璃）
常用高功率激光基材：
熔融石英（Fused Silica）：應用最廣，紫外到近紅外波段性能優異，熱膨脹系數極低，熱穩定性好。
硼硅酸鹽玻璃（如BK7）：成本較低，常用于中低功率場景，但熱導率較差，熱膨脹系數較高。
晶體材料：如硅（Si）、鍺（Ge）（用于中遠紅外）、藍寶石（Sapphire）（硬度極高，用于極端環境）、CaF?/MgF?（用于深紫外）等。它們通常價格昂貴，加工難度大。
主流高功率激光基材關鍵參數對比 (@1064nm):
| 材料 | 折射率 @1064nm | 熱膨脹系數 (×10??/K) | 熱導率 (W/m·K) | 吸收系數 (cm?1) | 典型應用與備注 |
| 熔融石英 | ~1.45 | 5.5 | 1.38 | < 5 × 10?? | 黃金標準。用于從紫外到近紅外的絕大多數高功率應用，熱穩定性極佳。 |
| BK7 | ~1.51 | 71 | 1.11 | ~1 × 10?3 | 用于中低功率。熱性能較差，熱透鏡效應明顯。 |
| 合成熔石英 | ~1.45 | 5.5 | 1.38 | < 2 × 10?? | 超高純度，金屬雜質含量極低（<1 ppm），LIDT比普通熔石英高20-30%。 |
| 硅 (Si) | ~3.55 | 26 | 149 | 不適用 | 主要用于3-5 μm中紅外波段。高熱導率是核心優勢。 |
| 藍寶石 (Al?O?) | ~1.76 | 58 | 27.5 | 極低 | 極高的硬度和良好的熱導率，用于惡劣環境及紫外、可見光領域。 |
數據解讀：
熱透鏡效應計算：對于100 W的連續激光，吸收系數為1×10?3 cm?1的BK7基片與吸收系數為5×10?? cm?1的熔石英基片，其產生的熱畸變量可相差數倍。
熱應力分析：熱膨脹系數（CTE）的差異直接影響膜-基界面的熱應力。CTE失配是膜層在高功率熱循環下開裂或脫落的主因。

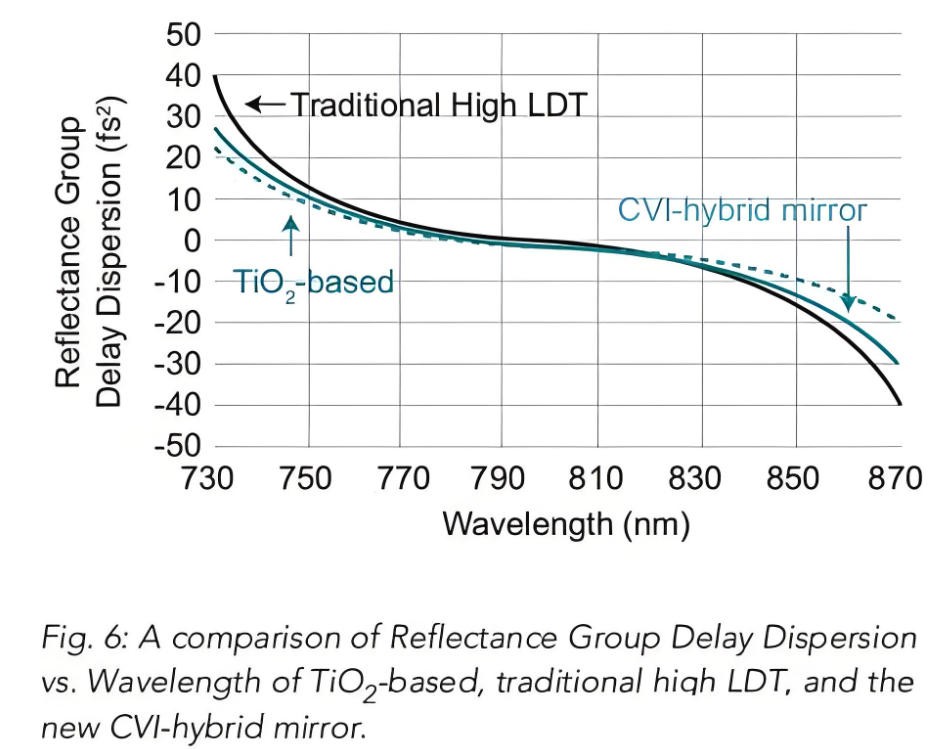

（激光損傷閾值）
二、 鍍膜要求的量化指標
抗激光損傷閾值 (LIDT)：
測量標準：遵循 ISO 21254 標準。
性能水平：
普通電子束蒸發鍍膜：~5-15 J/cm2 (納秒脈沖, 1064nm)
離子輔助沉積(IAD)鍍膜：~15-25 J/cm2
離子束濺射(IBS)鍍膜：> 30 J/cm2，頂尖工藝可達 50 J/cm2 以上。
挑戰：對于飛秒脈沖激光，損傷機制不同，LIDT通常用功率密度表示，要求達 數百 GW/cm2 至 TW/cm2 量級。
吸收與散射損耗：
吸收 (Absorption)：使用激光量熱法測量。高端IBS鍍膜要求體吸收損耗 < 5 ppm (0.0005%)，表面吸收損耗 < 1 ppm。
散射 (Scatter)：使用積分散射儀測量?？偡e分散射 (TIS) 需 < 50 ppm。
光譜性能精度：
高反膜 (HR)：在中心波長處反射率 R > 99.95%，頂級要求 R > 99.99%。帶寬Δλ需滿足設計值（如Nd:YAG激光器的1064nm ±15nm）。
增透膜 (AR)：剩余反射率 R < 0.1% (單面)，頂級要求 R < 0.05%（“超級增透膜”）。對于超快激光應用的寬帶增透膜，要求在數百納米帶寬內R < 0.5%。

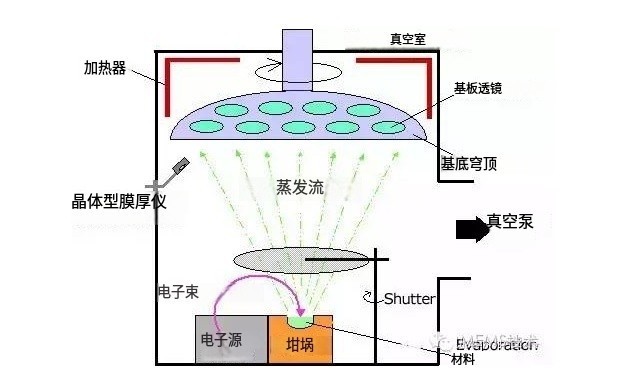

（電子束蒸發鍍膜）

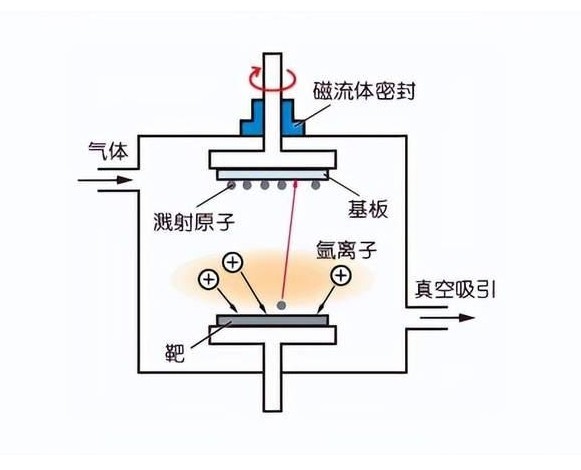

三、 鍍膜工藝與核心參數對比
| 參數 | 電子束蒸發 (E-beam) | 離子輔助沉積 (IAD) | 離子束濺射 (IBS) |
| 沉積速率 | 快 (0.5 - 5 nm/s) | 中 (0.2 - 2 nm/s) | 慢 (0.01 - 0.1 nm/s) |
| 基底溫度 | 高 (200 - 350 °C) | 中 (100 - 300 °C) | 低 (< 100 °C) |
| 膜層密度 | 較低 (多孔，~80-95%體密度) | 高 (>95%體密度) | 極高 (接近100%體密度) |
| 表面粗糙度 | 較高 (~1-2 nm RMS) | 低 (~0.5-1 nm RMS) | 極低 (< 0.3 nm RMS) |
| 應力控制 | 通常為張應力 | 可調節（壓應力或張應力） | 通常為可控壓應力 |
| 典型LIDT | 中低 | 中高 | 極高 |
工藝選擇的數據驅動決策：
選擇IBS：當系統要求 LIDT > 25 J/cm2 且 吸收 < 10 ppm 時，IBS是唯一選擇。
選擇IAD：當預算受限，且要求LIDT在15-20 J/cm2范圍內，IAD是性價比最優解。
選擇E-beam：主要用于對損傷閾值要求不高的能量激光或初步原型驗證。
四、 鍍膜達標的量化檢測
LIDT測試 (ISO 21254)：
方法：使用1-on-1法，在待測光斑內照射多個點，每個點只照射一次。
數據分析：通過線性回歸擬合出損傷幾率曲線，將0%損傷幾率對應的能量密度值定義為LIDT。
光斑尺寸：通常為200-1000 μm，需精確測量以計算能量密度。
吸收測量：
激光量熱法：直接測量樣品吸收激光能量后的溫升。靈敏度可達0.1 ppm。
表面熱透鏡技術：靈敏度極高，可區分體吸收和表面吸收。

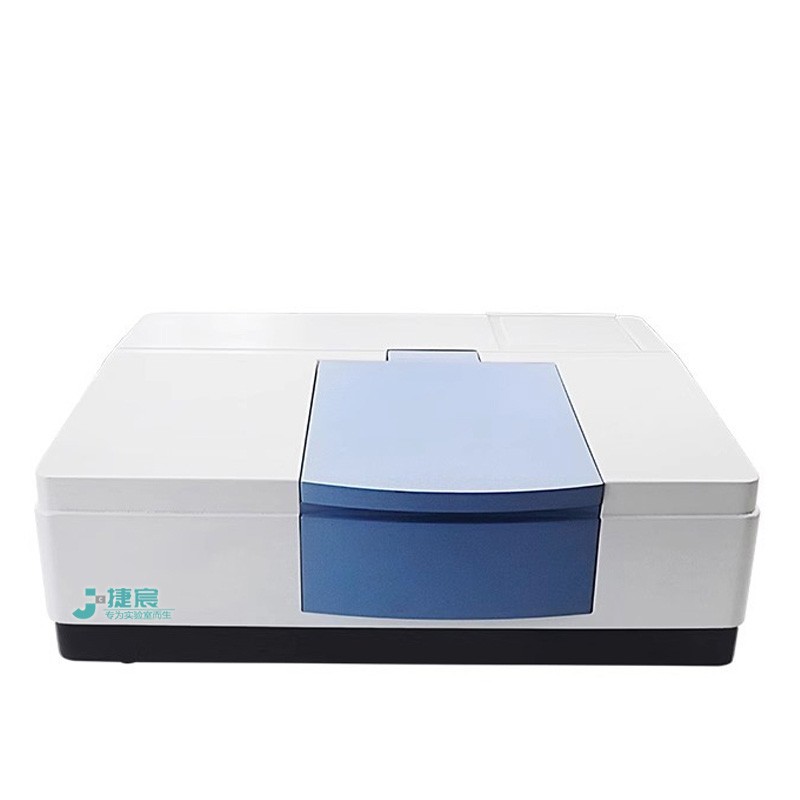

（分光光度計）
光譜性能：
分光光度計：精度達 ±0.05%，用于測量R/T。
白光干涉儀：用于測量膜層厚度和表面形貌，厚度控制精度可達 < 0.1%。
五、 面臨挑戰的量化表述
1.缺陷導致的電場增強：節瘤缺陷是LIDT的最大殺手。一個高度為100 nm的節瘤缺陷，可導致其周圍局部的激光電場強度增強為正常區域的2-3倍。根據損傷閾值與電場強度的平方反比關系，此處LIDT將降至正常區域的1/4 到 1/9。
2.熱管理挑戰的量化：假設一個10 kW的連續激光被一個反射鏡反射，即使其吸收率僅為5 ppm，也會有 50 mW 的功率被吸收。若該熱負載不均勻，將在光學元件內產生溫度梯度（ΔT）和相應的熱形變（OPD，光程差）。OPD可計算為：OPD = (dn/dT + α(n-1)) * ΔT * t，其中dn/dT為熱光系數，α為熱膨脹系數，t為厚度。此形變會嚴重劣化光束質量（增大M2因子）。
3.超快激光的非線性效應：飛秒激光損傷閾值與脈沖寬度的平方根成正比（~√τ）。一個在10 ns脈沖下LIDT為40 J/cm2的膜層，在100 fs脈沖下，其LIDT理論上約為 0.4 J/cm2（但實際機制更復雜，涉及多光子吸收）。
4.大規模元件的均勻性控制：對于直徑> 500 mm的基板，要保證膜厚均勻性在 ±0.1% 以內，對濺射源的布局、真空腔體內的壓強和溫度場均勻性提出了極致挑戰。
高功率激光鍍膜已從一門藝術演變為一門精確的數據科學。每一個百分比的反射率提升、每一個ppm的吸收損耗降低、每一個J/cm2的LIDT突破，都建立在對其物理機理的深刻理解、對工藝參數的納米級控制以及對性能指標的量化表征之上。未來，隨著激光器功率和能量向艾瓦（EW）級邁進，對鍍膜技術的要求將逼近材料物理的絕對極限，這需要跨學科的創新來定義下一代的技術參數標準。
