在我們日常生活的世界里，光無處不在，但并非所有光都是我們所需要的。無論是讓你拍出更藍天空的相機鏡頭、讓你在烈日下看清手機屏幕的保護膜，還是醫生用來進行精密診斷的醫療儀器，背后離不開這么一個不起眼的元件——濾光片，它就像一位精準的“光的守門人”，不起眼卻又至關重要，為你篩選著光線，塑造著我們感知和利用光的方式。

一、什么是濾光片？

濾光片（OpticalFilter），是一種用于選取所需輻射波段的光學器件，從了解定義上來說，它的意思基本與濾波片沒啥區別，只不過濾波片篩選的可以是光波也可以是電波，但是濾光片就只篩選光波，它的核心功能是根據特定規則，選擇性地透射、反射或吸收不同波長（或頻率）的光。簡單來說，它就像一個“光線篩子”或“交通警察”，只允許符合條件（如特定顏色）的“光車輛”通過，而將其他不符合條件的光線阻擋或引導到別處。

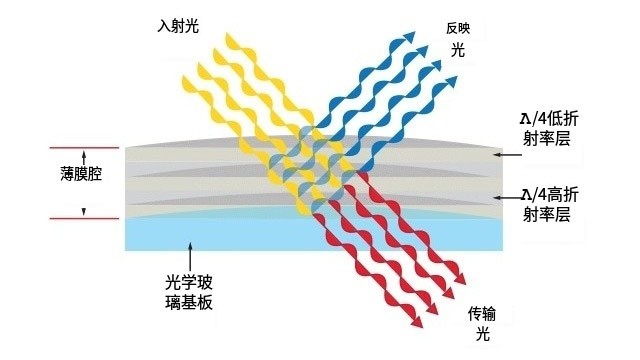

（干涉濾光片原理）

二、濾光片的工作原理

濾光片的工作并非基于單一機制，主要分為以下三種：

1.吸收（Absorption）：濾光片材料本身對某些波長的光有強烈的吸收作用，將其轉化為熱能。例如，彩色玻璃濾光片就是通過在玻璃中摻入不同的金屬氧化物（如氧化鈷吸收紅光）來選擇性地吸收特定顏色的光。

2.反射（Reflection）：利用薄膜的干涉原理（見下文），將非目標波長的光直接反射出去，而非吸收。這類濾光片通常效率更高，因為吸收會導致濾光片自身發熱。

3.干涉（Interference）：這是現代精密濾光片最核心的原理。通過在基片上交替鍍上數十層甚至上百層不同折射率的介質薄膜。當光線在這些薄膜界面之間來回反射時，會發生相長干涉和相消干涉。

相長干涉（ConstructiveInterference）：目標波長的光波疊加后增強，從而順利透射。

相消干涉（DestructiveInterference）：非目標波長的光波相互抵消，從而被有效阻擋或反射。

通過精確控制每層薄膜的厚度和材料，可以設計出透射譜線極其陡峭和精確的濾光片。

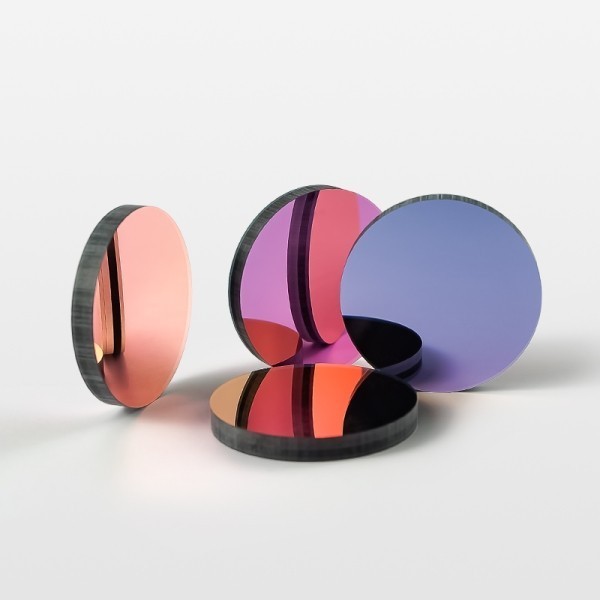

（帶通濾光片）

三、濾光片的主要分類

濾光片的分類方式多樣，最常見的是按其光譜特性（透射曲線）劃分：

1.按光譜特性分：

帶通濾光片（BandpassFilter）：只允許一個特定波長范圍（帶寬）的光通過，同時阻擋通帶之外的所有光。這是應用最廣泛的一類。

關鍵參數：中心波長（CWL）、半高寬（FWHM，即帶寬）、峰值透射率、截止深度。

舉例：熒光顯微鏡中的激發濾光片和發射濾光片。

長通濾光片（LongpassFilter,LP）：只允許長于某個特定波長（截止波長）的光通過，短于該波長的光被阻擋。

舉例：用于消除紫外線的保護濾鏡；在熒光應用中分離發射光。

短通濾光片（ShortpassFilter,SP）：與長通相反，只允許短于某個特定波長的光通過，長波光被阻擋。

舉例：紅外截止濾光片（常用于相機傳感器前，阻擋人眼不可見的紅外光，使成像顏色更真實）。

陷波濾光片/帶阻濾光片（Notch/BandstopFilter）：與帶通濾光片相反，阻擋一個特定波長范圍的光，而允許其他所有波長的光通過。

舉例：激光防護眼鏡，用于屏蔽特定波長的強激光。

中性密度濾光片（NeutralDensityFilter,NDFilter）：均勻地衰減所有可見光波長的光強，而不改變光的顏色和對比度。它就像是給相機的“太陽鏡”。

舉例：在攝影中，用于在強光下使用大光圈虛化背景或慢快門拍攝流水霧化效果。

2.按工作原理分：

吸收式濾光片：如彩色玻璃、有色凝膠片。成本低，但精度較差，易受熱影響。

干涉式濾光片（薄膜濾光片）：精度高，性能優異，是現代光學工業的主流?？筛鶕O計實現各種復雜的光譜形狀。

反射式濾光片：通常指基于干涉原理，以反射為主要手段的濾光片，如二向色濾光片。

色散式濾光片：利用棱鏡等器件的色散原理分光，通常不作為獨立濾光片使用。

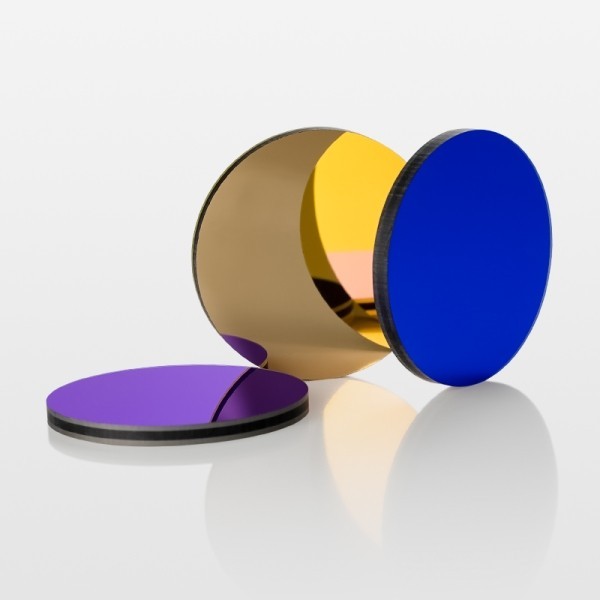

（BP1150nm紅外帶通濾光片）

3.按光譜范圍領域及應用分類：

紅外濾光片：用于熱成像儀、氣體傳感、夜視設備等。

紫外濾光片：用于紫外分析、熒光檢測、消毒殺菌等。

可見光濾光片：用于各種可見色光，如攝影/無人機濾鏡、舞臺燈光、安防監控等。

熒光濾光片組：專為熒光顯微鏡設計，通常包含激發片（Ex）、發射片（Em）和分色鏡（DichroicMirror）。

生化分析濾光片：用于酶標儀、PCR儀等醫療診斷設備。

應用的分類多種多樣，我們只簡單列舉以上兩個！

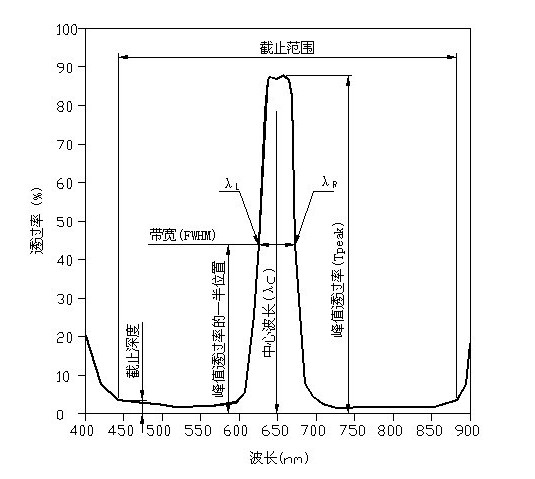

（帶通濾光片參數）

四、關鍵性能參數

在選擇濾光片時，需要關注以下核心參數：

中心波長（CWL）：常見帶通濾光片參數，一般指透射率最高的波長點。

半高寬（FWHM）：透射率峰值一半處所對應的波長寬度。FWHM越小，通帶越窄，濾光片的選擇性越好，但是偏移容錯變差。帶寬越窄入射角就越敏感，溫度越敏感！

峰值透射率（PeakTransmission）：通帶內最大透光效率。越高則表示光利用率越高，意味著信號損失越小。

截止范圍（BlockingRange）：濾光片需要阻擋的光譜范圍。

截止深度（OpticalDensity,OD）：衡量濾光片阻擋能力的指標。OD值越高，阻擋效果越好。OD=3表示透射率為0.1%，OD=6表示透射率為0.0001%。

入射角（AOI）：光線照射到濾光片的角度。注意：入射角的變化會顯著影響干涉濾光片的中心波長，通常角度增大，中心波長會向短波方向移動（藍移）。

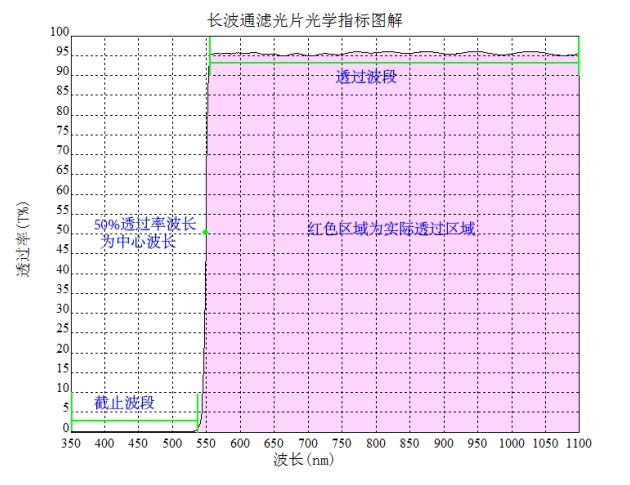

（長波通濾光片參數）

五、制造材料與工藝

基片材料：常用的有光學玻璃（如BK7,B270）、石英（適用于紫外）、藍寶石（堅硬耐腐蝕）、硅/鍺（適用于紅外）等。

鍍膜材料：常用的介質膜材料包括二氧化硅（SiO?）、二氧化鈦（TiO?）、五氧化二鉭（Ta?O?）等。金屬膜如銀、鋁、鉻等也可用于制作某些濾光片。

制造工藝：高端干涉濾光片主要通過真空鍍膜技術制造，包括電子束蒸發、離子束濺射等。這些工藝需要在超高真空環境中進行，通過精密控制膜層厚度和速率來保證產品性能。

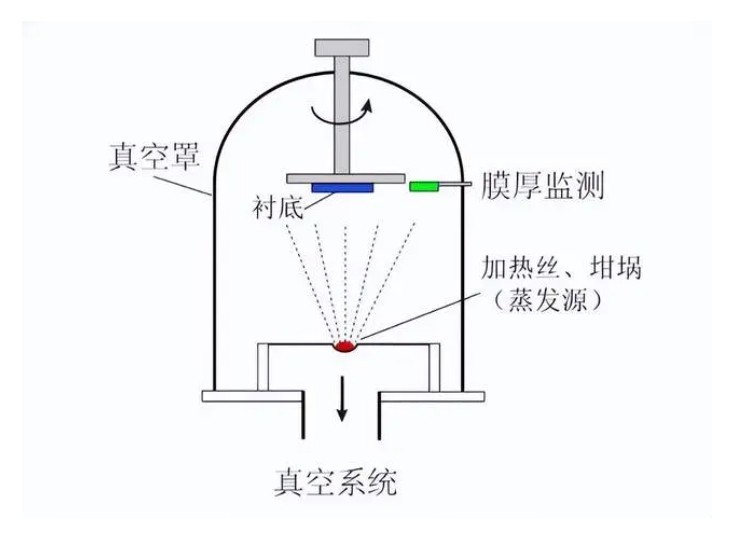

（真空蒸鍍）

六、廣泛應用領域

濾光片是現代科技不可或缺的一部分，其應用幾乎遍及所有涉足光學的領域：

1.攝影與攝像：UV鏡保護鏡頭，偏振鏡（CPL）消除反光，ND鏡控制進光量，紅外濾光片用于特殊藝術創作。

（攝影濾鏡濾光片）

2.科學研究：

天文觀測：觀測特定天體的發射譜線（如H-α日珥鏡）。

顯微鏡技術：尤其是熒光顯微鏡，是觀察細胞和生物大分子的利器。

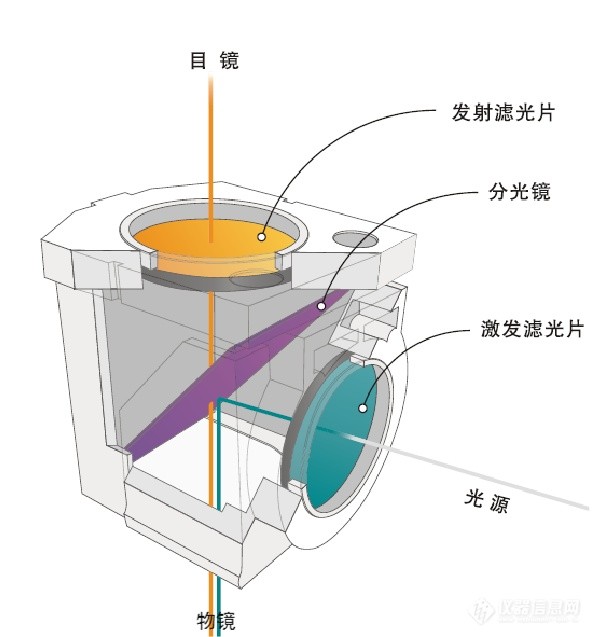

（顯微鏡濾光片）

光譜學：從復雜光中分離出特定波長進行分析。

3.工業與安防：

機器視覺：使用特定濾光片增強對比度，消除環境光干擾，精確檢測產品缺陷。

條碼掃描：識別紅光激光。

人臉識別/虹膜識別：結合紅外濾光片提高安全性。

（濾光片醫療應用）

4.醫療與生命科學：

醫療診斷：血液分析、尿檢、DNA測序等儀器核心部件。

手術設備：如激光手術刀中的導光系統。

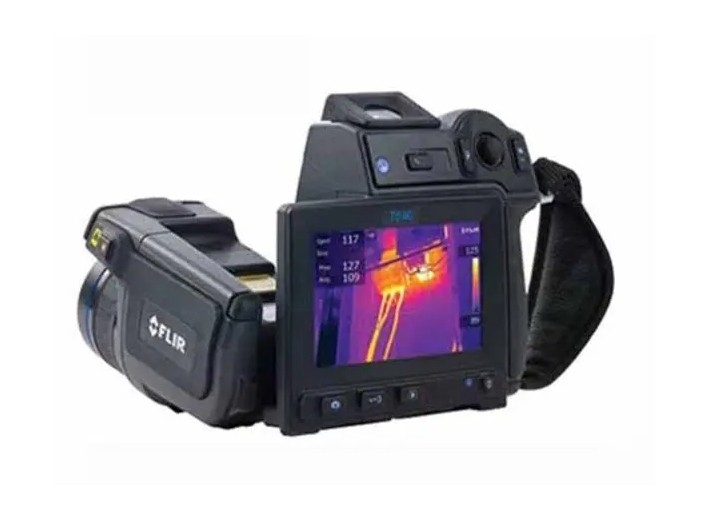

（紅外熱像儀）

5.消費電子：

智能手機：攝像頭模組中的紅外截止濾光片（IRCF）是標配；環境光傳感器上也裝有濾光片。

AR/VR設備：用于合光、分光和顯示。

6.軍事與國防：導彈制導、紅外夜視、激光雷達（LiDAR）等。

從古老的彩色玻璃到如今納米級的精密薄膜，濾光片技術的發展史就是人類對光掌控能力不斷提升的歷史。這個看似微小的光學元件，以其精準的光波篩選能力，成為了連接宏觀世界與微觀探索、藝術創作與科學發現的關鍵橋梁。它隱匿在各類設備的深處，卻無聲地定義了我們所見的影像、所獲的數據乃至所接受的診斷。理解了濾光片，你就理解了現代光學世界是如何被“過濾”和“塑造”的。
