什么是超白玻璃？它是如何定義的？

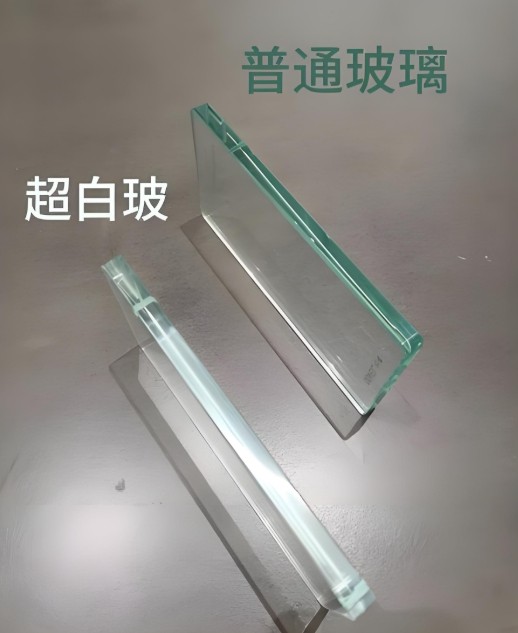

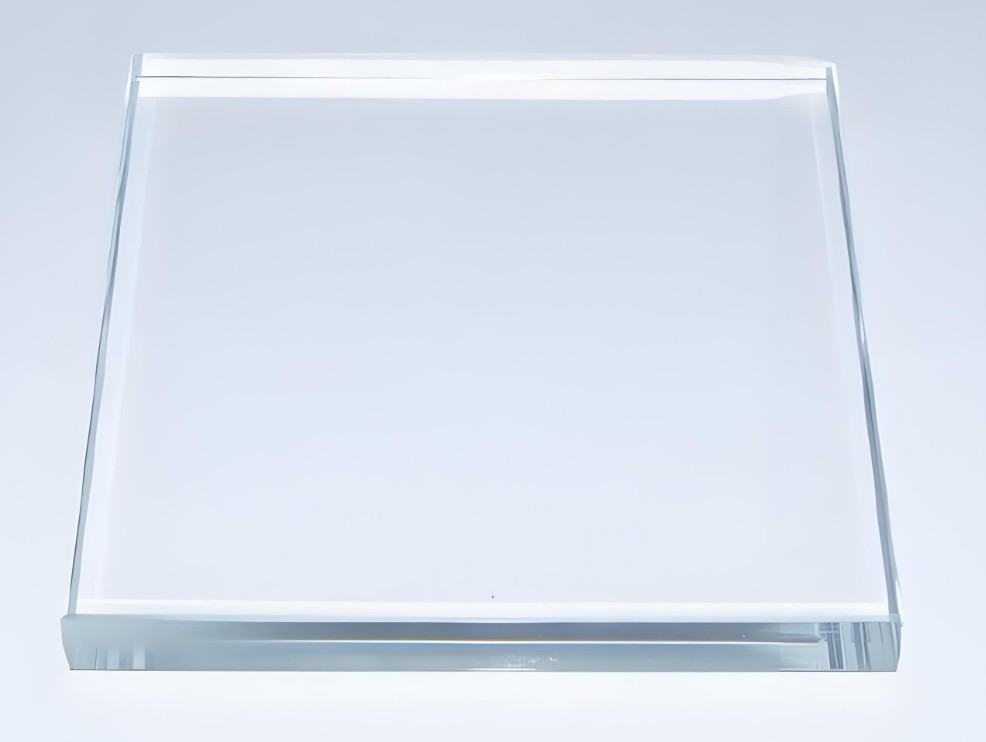

超白玻璃是一種鐵（Fe）含量極低的鈉鈣硅酸鹽玻璃，通過嚴(yán)格原料提純和工藝控制實現(xiàn)超高透光率與低色差，其核心特征便是在可見光透射比 ≥ 91.5%（6mm厚度），由于普通玻璃因Fe2?顯綠，超白玻璃要求滿足邊緣無明顯綠色調(diào)。
最早的超白玻璃（1970s）原本是為太陽能電池開發(fā)（由于其獨特的高透光率），后因光學(xué)性能被建筑/光學(xué)領(lǐng)域采用；超白玻璃的白，是指玻璃本體顏色接近無色，要求低鐵削弱Fe2?/Fe3?的綠/黃吸收帶。超指透光率超越普通玻璃（普通浮法玻璃透光率≈89%，超白≥91.5%），由于這些特征使得它備受光學(xué)加工行業(yè)的喜愛。

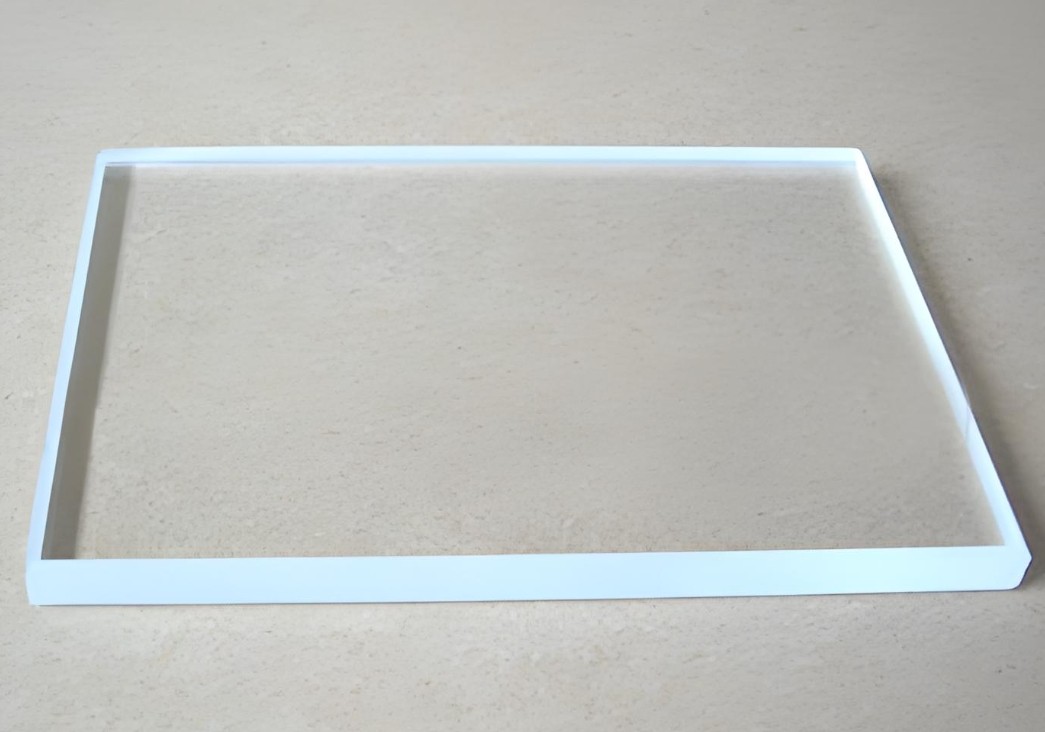

材料組成與關(guān)鍵工藝
（1）基礎(chǔ)配方（鈉鈣硅玻璃體系）
成分 | 普通玻璃占比 | 超白玻璃要求 | 作用 |
SiO? | 70-75% | ＞73% 高純度 | 骨架，決定強度 |
Na?O | 12-16% | 13-15% | 降低熔點 |
CaO | 8-12% | 9-11% | 化學(xué)穩(wěn)定性 |
Fe?O? | 0.1-0.3% | ≤0.015%（150ppm） | 核心控制項 |
（2）制造工藝核心難點
步驟 | 普通玻璃工藝 | 超白玻璃關(guān)鍵技術(shù)突破 |
原料提純 | 普通石英砂（含鐵500ppm+） | 酸洗石英砂（鐵≤80ppm）+ 磁選除鐵 |
熔融 | 常規(guī)耐火磚窯爐 | 鉑金/剛玉內(nèi)襯窯爐（避免鐵污染） |
成型 | 標(biāo)準(zhǔn)浮法錫槽 | 錫槽氣氛精密控制（防氧化鐵生成） |
退火 | 常規(guī)工藝 | 延長退火時間減少應(yīng)力雜質(zhì) |
通過上面的配方我們都知道，鐵以Fe2?（吸收峰540nm綠光）和Fe3?（吸收峰380nm紫外）形式存在，降低透光率并導(dǎo)致玻璃綠邊效應(yīng)。超白玻璃要求將鐵含量降至普通玻璃的1/10以下，以達(dá)到顯著削弱光吸收。
目前國際對超白玻璃的定義，全球主流標(biāo)準(zhǔn)統(tǒng)一以透光率與鐵含量為判定基準(zhǔn)，ISO 9050標(biāo)準(zhǔn)要求其可見光透射比（6mm厚）≥ 91.5%，EN 410標(biāo)準(zhǔn)要求太陽光直接透射比 ≥ 91%，ASTM C1036標(biāo)準(zhǔn)要去其鐵含量（Fe?O?）≤ 0.015%（150ppm） 。
正因為這些獨特的標(biāo)準(zhǔn)存在，使得超白玻璃成為高端光學(xué)鍍膜的理想基材，具體如下：
特性 | 對鍍膜的積極影響 |
高透光基底 | 鍍膜前透光率高 → 膜層設(shè)計更自由，無需補償基材吸收損失 |
低色散均勻性 | 基材無雜色 → 鍍膜顯色更純正（e.g. AR增透膜無色差，金屬膜顯色飽和） |
表面平整度優(yōu) | 浮法工藝+低雜質(zhì) → 膜層附著力強，不易龜裂 |
低自爆率（鋼化后） | 鍍膜后安全性更高（膜層成本高，自爆損失大） |
核心光學(xué)特性數(shù)據(jù)
參數(shù) | 超白玻璃（6mm） | 普通玻璃（6mm） | 科學(xué)意義 |
可見光透射比（%） | 91.5-92.5 | 88-89 | 透光能力↑ 3-4% |
紫外線透射比（%） | 75-80 | 40-50 | 博物館需防UV，植物照明有利 |
色坐標(biāo)偏差（ΔE） | ＜0.5 | 2-3 | 人眼可辨色差閾值ΔE=1.0 |
折射率（n???nm） | 1.52±0.001 | 1.52±0.005 | 膜系設(shè)計容差更大 |
總的來說，超白玻璃以突破性的鐵雜質(zhì)清除技術(shù)（原料深度提純+無污染熔煉）構(gòu)筑護(hù)城河，成為光伏行業(yè)突破光能轉(zhuǎn)化瓶頸的核心載體、高端光學(xué)鍍膜基材純凈度的終極解決方案、以及建筑領(lǐng)域?qū)崿F(xiàn)視覺隱形的物理基礎(chǔ)。其工藝復(fù)雜性形成的天然產(chǎn)能枷鎖（僅少數(shù)廠商掌握全鏈條提純技術(shù)），在碳中和推動光伏裝機量激增與消費電子光學(xué)升級的雙重夾擊下，將長期維持不可撼動的特種玻璃金字塔地位。
