空調紅外遙感接收濾光片應用分析
外遙控接收器是當前空調中最普遍的傳感器，同時也是空調中最常見、最明確使用濾光片的地方，通常遙控器發出的是紅外光信號（通常是940nm左右），通過空調內機的紅外接收窗口內部一塊紅外帶通濾光片進行篩選，從而避免環境光（尤其是富含紅外成分的陽光和燈光）的嚴重干擾信號影響信號接收。
（圖源網絡，侵刪）
核心功能：選擇性透過窄帶紅外信號（940nm），強力阻擋可見光及其他波段紅外光。
抗干擾機制：顯著降低環境光在光電探測器（如光敏二極管/三極管）上產生的噪聲電流，提升信號信噪比(SNR)。
可靠性保障：濾光片是確保遙控指令在復雜光環境下仍能被準確識別的關鍵元件，直接影響用戶體驗與系統穩定性。

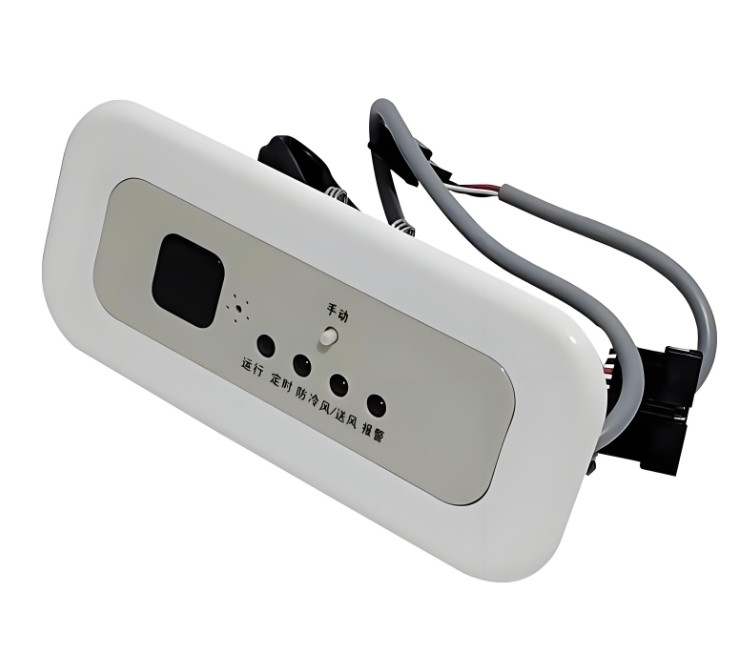

（空調遙感接收器）
一、紅外接收濾光片的主要類型與特點
| 類型 | 工作原理/結構 | 特點 | 適用場景 |
| 紅外帶通濾光片 | 利用光學干涉薄膜設計，在基片（玻璃/樹脂）上鍍制多層介質膜 | 高透過率、高截止深度、陡峭過渡帶、窄帶寬、環境穩定性好 | 主流應用，高性能要求 |
| 紅外吸波式濾光片 | 采用特殊染色材料或吸收型玻璃，吸收非目標波長光線 | 成本較低、抗劃傷性好、無角度依賴性，但截止深度/帶寬控制相對較差 | 成本敏感型應用 |
| 復合型濾光片 | 結合吸收材料+干涉薄膜 | 綜合性能優異（高截止深度、寬截止范圍），但成本較高 | 端嚴苛光環境 |
注：帶通濾光片因其優異的波長選擇性和性能可控性，在空調紅外接收中占據絕對主導地位。

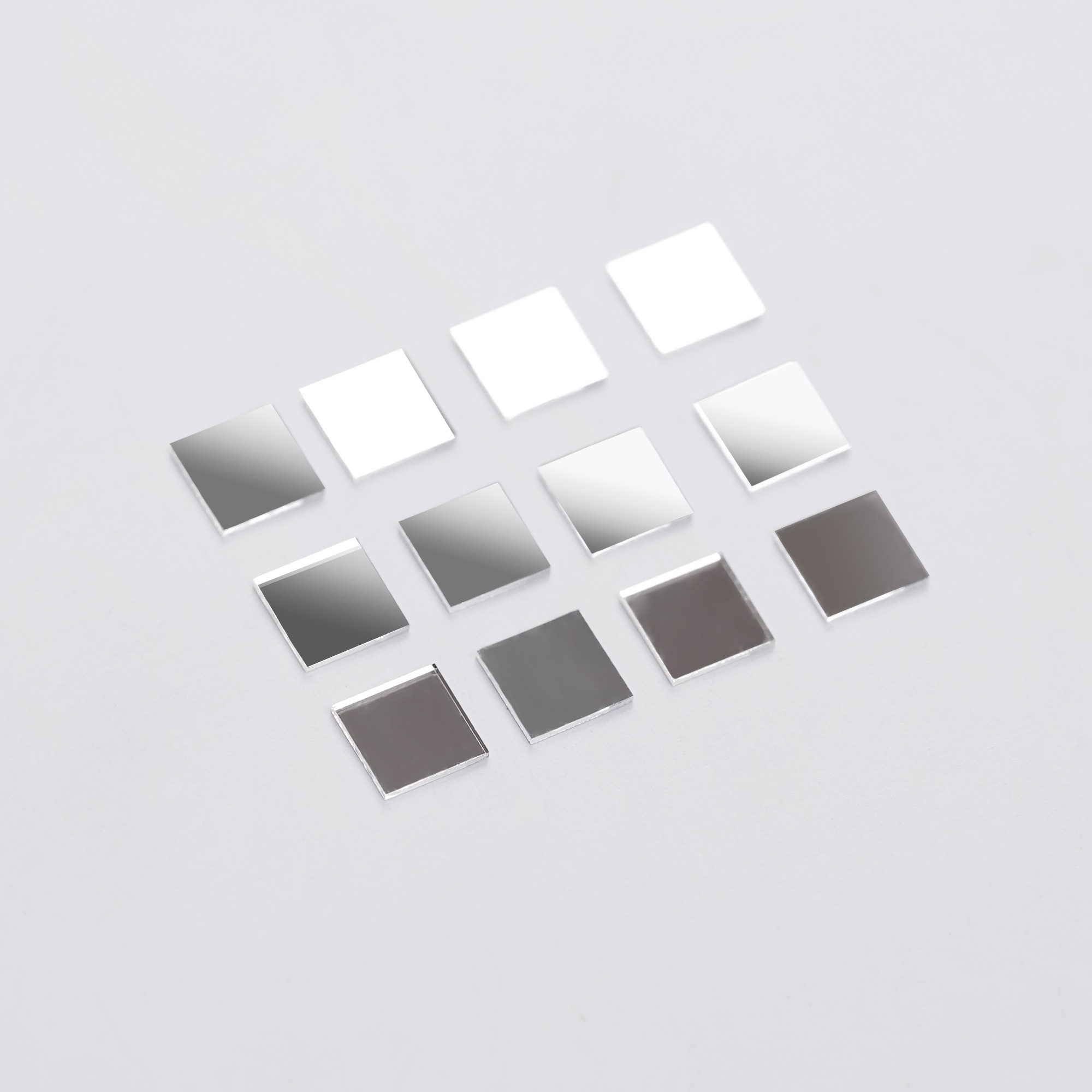

（NBP940窄帶濾光片）
二、關鍵性能參數與應用特征
1. 中心波長 (CWL)：940nm ± 5nm（嚴格匹配遙控器發射的IR LED波長）
特征： 必須與接收器光電探測器的峰值響應波長高度一致。
2. 半峰全寬 (FWHM)：30nm - 50nm (窄帶設計常見于高性能應用)。
特征： 決定通帶寬度。窄帶寬帶來更強的抗干擾能力（尤其抑制太陽光中的近紅外成分），但工藝難度和成本增加。
3. 峰值透過率 (Peak Transmission)：≥ 80% (高性能產品可達 >90%)。
特征： 直接影響有效信號強度，越高越好。需平衡高透過率與窄帶寬/高截止的要求。
4. 截止范圍：350nm - 1100nm (尤其是可見光區 400-700nm)。
5. 截止深度：OD ≥ 4 (即透過率 ≤ 0.01%)， OD ≥ 5 更優。近紅外干擾區 (700-850nm, 1100nm附近)： OD ≥ 3 - 4。
特征： 核心抗干擾指標。OD值越高，表明阻擋非目標光的能力越強，抗環境光干擾性能越出色。
5. 角度特性：中心波長和透過率會隨入射角增大而發生偏移（藍移）和降低。設計需考慮接收窗口的視角要求（通常±15°-±30°內性能需達標）。
6. 環境穩定性：必須耐受空調內部高溫高濕環境（如：85°C/85%RH測試）、溫度循環、紫外輻照等，確保光學性能長期可靠不劣化。
基材選擇： 玻璃基材（如B270, D263T）在穩定性和耐久性上通常優于樹脂基材（如PC, PET），但成本更高、更重。
三、核心驗收參數與測試方法
為確保濾光片滿足空調紅外接收的嚴苛要求，需依據以下關鍵參數進行嚴格驗收：
| 驗收參數 | 測試標準/典型要求 | 常用測試設備 | 重要性等級 |
| 中心波長 (CWL) | 940nm ± 5nm (或按設計規格) | 紫外-可見-近紅外分光光度計 | ★★★★★ |
| 半峰全寬 (FWHM) | ≤ 50nm (高性能要求≤ 35nm) | 紫外-可見-近紅外分光光度計 | ★★★★☆ |
| 峰值透過率 (Tp) | ≥ 80% (目標 ≥ 85%-90%) | 紫外-可見-近紅外分光光度計 | ★★★★☆ |
| 截止深度 (OD) | 可見光區 (400-700nm): OD ≥ 4 (T≤0.01%) 近紅外干擾區: OD ≥ 3.5 | 紫外-可見-近紅外分光光度計 | ★★★★★ |
| 環境可靠性 | 通過 85°C/85%RH 高溫高濕測試 (如 500/1000小時) /通過高低溫循環測試 (-40°C~+85°C) | 恒溫恒濕試驗箱、高低溫試驗箱 | ★★★★★ |
| 外觀與尺寸 | 無崩邊、裂紋、明顯劃痕、污漬；尺寸公差符合圖紙要求 | 顯微鏡、影像測量儀、卡尺 | ★★★☆☆ |
| 角度特性 | 在指定入射角范圍內 (如 0°~30°)，CWL偏移和Tp下降在允差內 | 帶積分球的分光光度計 | ★★★☆☆ |
注：具體驗收標準需根據整機性能要求、成本定位及濾光片類型在規格書中明確。
紅外接收濾光片是保障空調遙控系統在復雜現實光環境中穩定、可靠、精準工作的不可或缺的光學元件。紅外帶通濾光片憑借其卓越的窄帶選擇性與高截止深度成為主流選擇。對中心波長、帶寬、峰值透過率、截止深度（OD值） 及環境穩定性等核心參數的嚴格把控，是濾光片選型與驗收的關鍵。
隨著智能家居對用戶體驗要求的不斷提升，高性能、高環境耐受性的紅外接收濾光片將持續扮演提升空調產品競爭力的重要角色。其精密的光學設計與制造工藝，體現了現代家電中“看不見”卻至關重要的核心技術。
