家庭影音投影光學元件分析
家庭影音投影系統通過復雜的光學元件協同工作，將數字信號轉化為沉浸式視覺體驗。本文從設備架構、光學原理、核心元件參數及驗收標準等維度，系統解析現代家庭影音投影系統的光學設計邏輯與技術實現路徑。

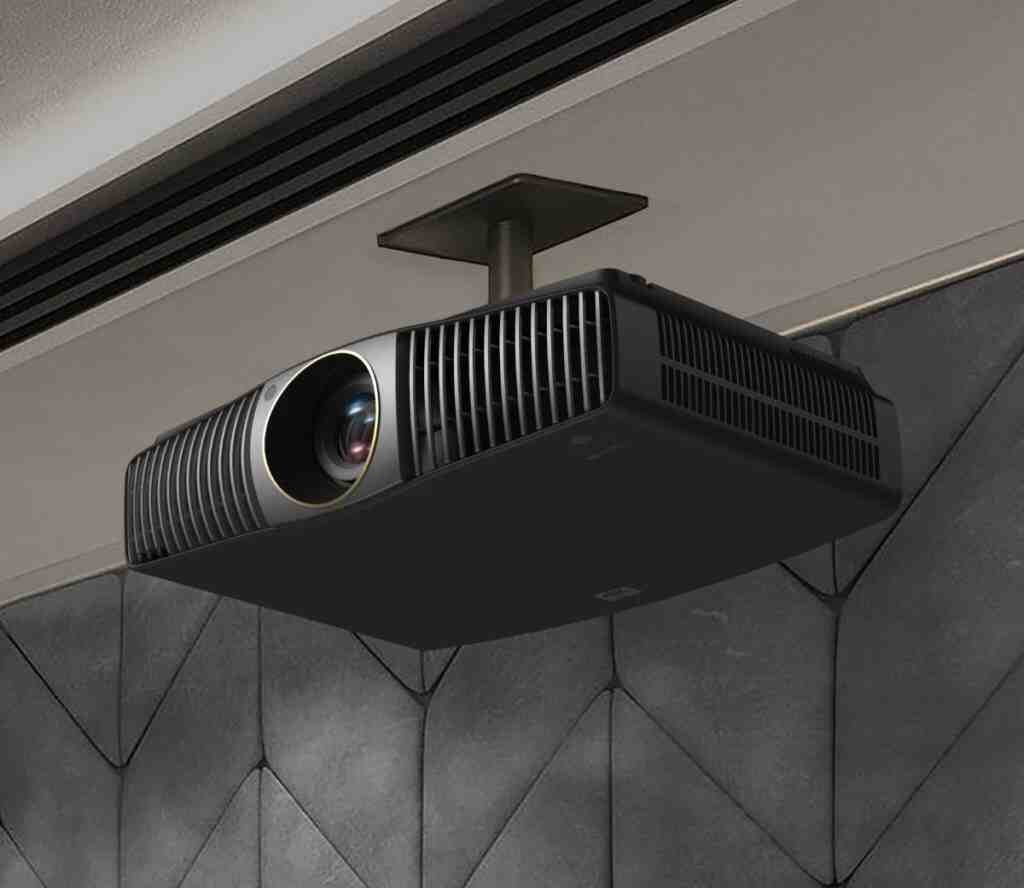

（圖源網絡，侵刪）
一、家庭影音投影設備架構
現代家庭投影系統主要由以下模塊構成：
1. 光源模塊：LED/激光/高壓汞燈
2. 成像模塊：DMD（DLP）/LCD面板（3LCD）/LCoS芯片
3. 光學引擎：合光棱鏡、透鏡組、色輪
4. 投射模塊：短焦/超短焦鏡頭組
5. 控制模塊：圖像處理芯片、散熱系統
=

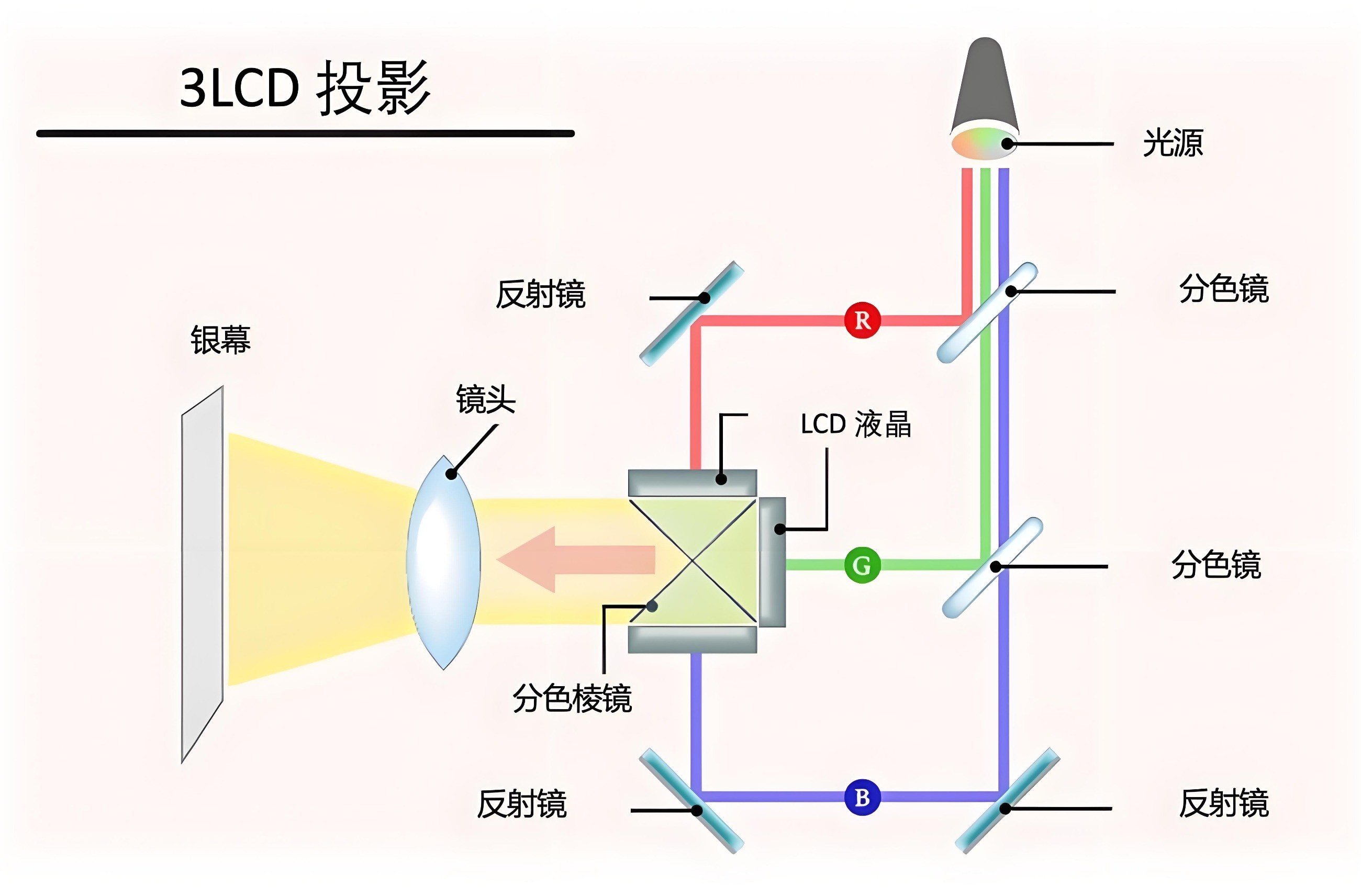

（3LCD投影圖，僅供學習參考）
典型設備示例：
DLP投影儀：德州儀器0.66英寸DMD芯片 + 藍色激光+熒光輪
3LCD投影儀：愛普生HTPS液晶面板 + RGB分離式光路
超短焦激光電視：海信L9H（0.21:1投射比，菲涅爾抗光屏）

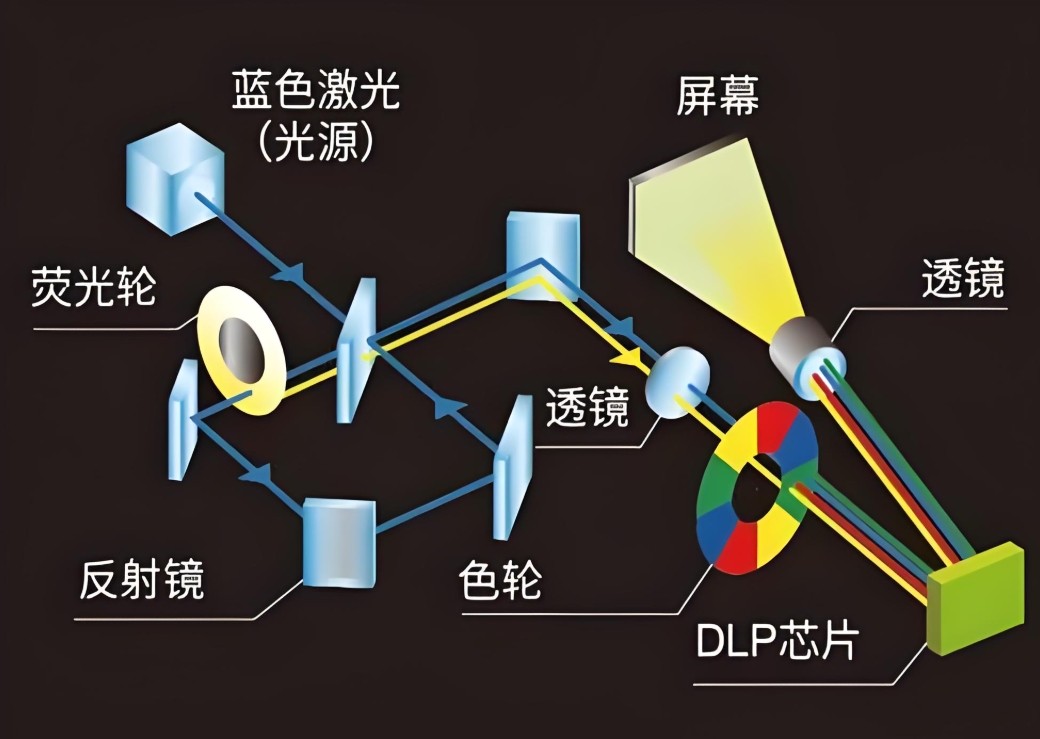

(dlp投影，僅供學習參考)
二、光學投影原理與技術實現
1. 光學成像流程
A[光源] --> B(色輪/分光系統)B --> C[DMD/LCD/LCoS成像芯片] --> D[合光棱鏡] --> E[投射鏡頭] --> F[屏幕]

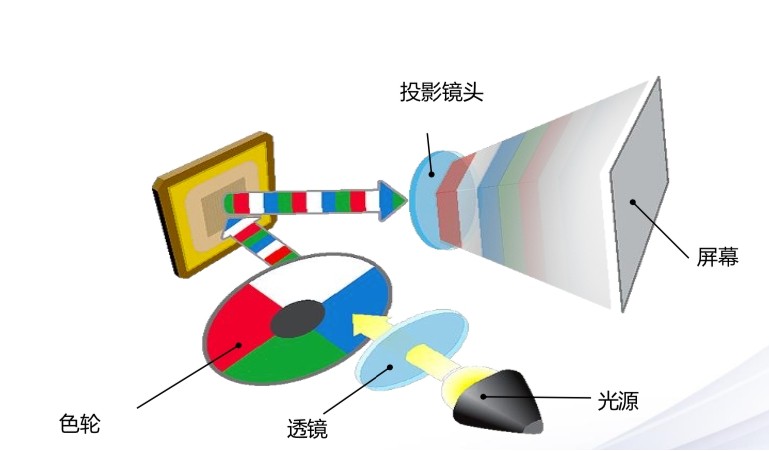

(投影原理，僅供學習參考)
2. 核心技術原理
DLP技術：通過微鏡陣列（DMD）的±12°偏轉控制像素明暗，色輪分時提供RGB色彩，刷新率可達240Hz。
3LCD技術：使用三片HTPS液晶板分別處理RGB通道，通過棱鏡合成全彩圖像，色彩亮度比DLP高15%-20%。
激光熒光技術：藍色激光激發熒光輪產生綠/黃光，結合未轉換的藍光形成RGB三原色，光效提升至12 lm/W。
三、核心光學元件參數分析
1. 光源組件
| 光源類型 | 波長范圍（nm） | 壽命（小時） | 光效（lm/W） | 典型應用 |
| 藍光激光 | 445-465 | 20,000 | 8.5 | 超短焦激光電視 |
| RGB LED | R:620-645 | 30,000 | 4.2 | 便攜式投影儀 |
| G:515-535 | ||||
| B:450-470 | ||||
| 高壓汞燈 | 全譜段+紫外 | 5,000 | 3.8 | 傳統工程投影 |
2. 成像元件關鍵技術參數
DMD芯片（DLP）：
0.47英寸：1920×1080像素，微鏡尺寸5.4μm
0.66英寸：2716×1528像素，微鏡尺寸7.6μm
偏轉精度：±1°公差控制對比度損失<5%
HTPS液晶板（3LCD）：
開口率：92%（0.74英寸面板）
響應時間：4ms（GTG）
像素間隙：2.1μm

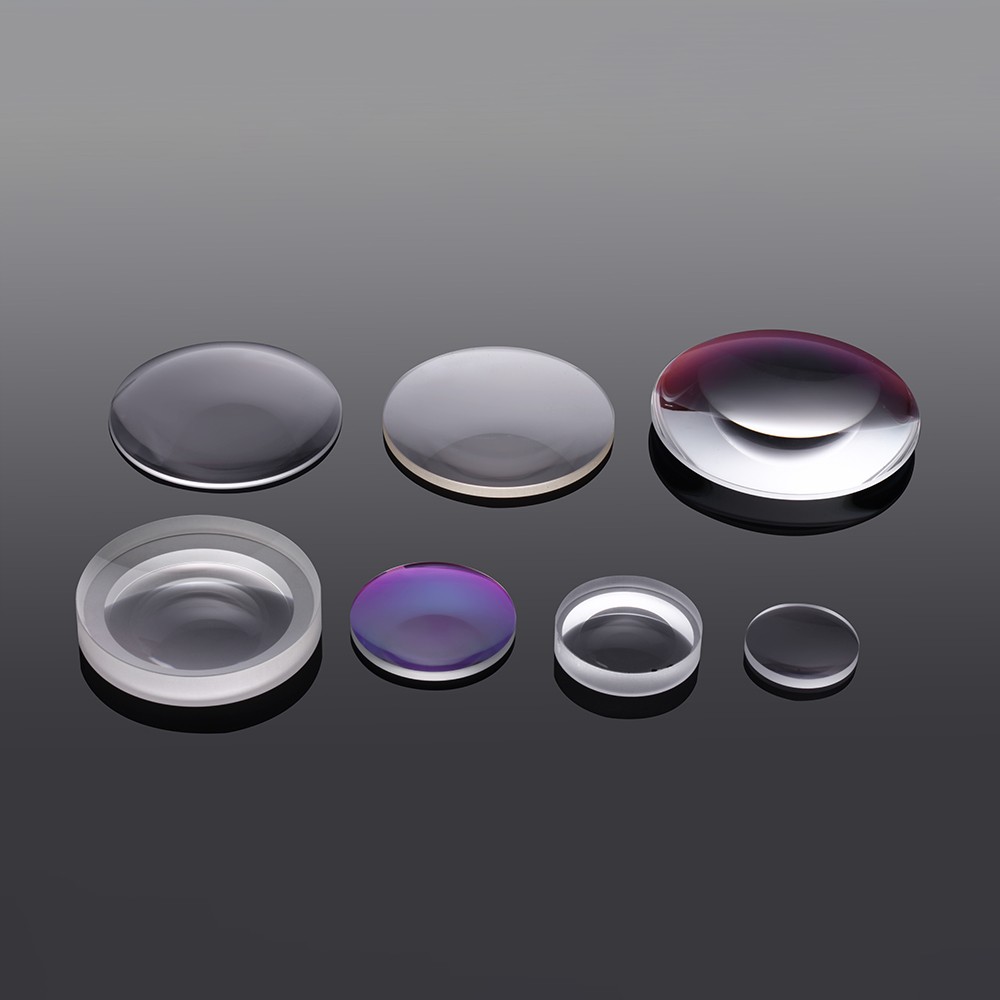

3. 光學透鏡組設計
| 元件類型 | 材料 | 曲率半徑公差 | 鍍膜要求 |

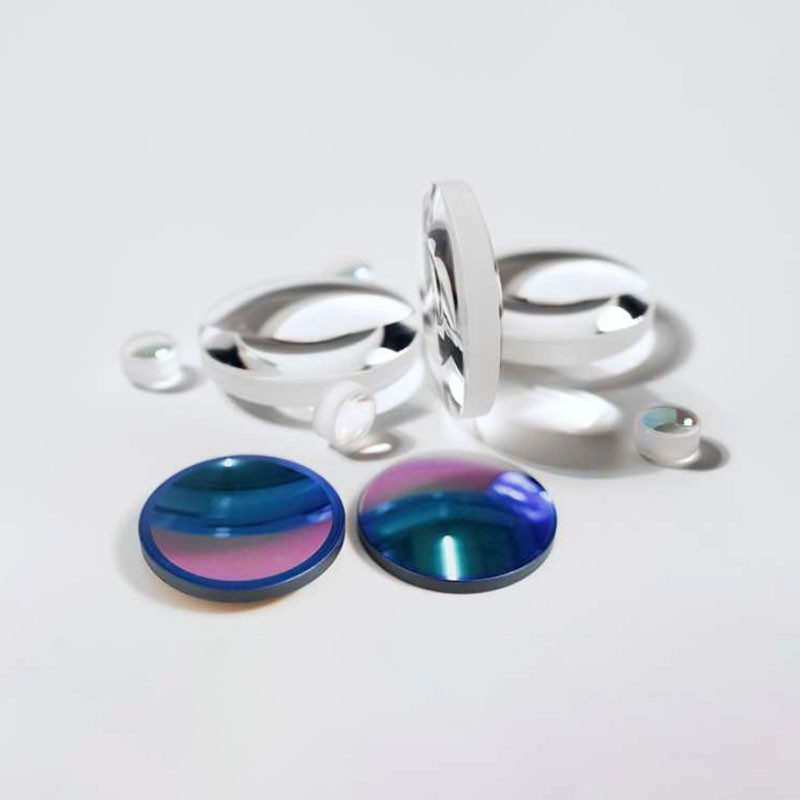

| 非球面透鏡 | 光學玻璃H-K9L | ±0.02mm | 寬帶增透膜（反射率<0.5%@450-650nm） |
| 菲涅爾透鏡 | PMMA/PC復合材料 | 環距精度1μm | 抗反射納米涂層 |
| 超短焦反射鏡 | 硼硅酸鹽玻璃 | 面形精度λ/10 | 金屬介質復合膜（反射率>98%） |
四、光學系統協同工作機制
1. 色輪與DMD時序同步
色輪轉速：4x速（7200RPM）對應60Hz刷新率
時序誤差：<0.1μs防止色彩分離
分段設計：6段式（RGB+RGB）：提升色彩飽和度；透明段：增加白光亮度輸出
2. 熱管理對光學性能的影響
溫度漂移控制：DMD芯片溫升<15℃（防止微鏡粘滯），熒光輪表面溫度<80℃（避免熒光粉熱猝滅）
散熱方案：銅管均溫板+離心風機（風量>15CFM），相變材料填充（導熱系數>8W/m·K）。
五、產品驗收標準體系
1. 光學性能驗收指標
| 測試項目 | 國際標準 | 家庭級要求 | 測試方法 |
| 亮度均勻性 | ISO21118 | 中心-邊緣差異<15% | 九點法測量 |
| 色域覆蓋率 | Rec.709 | ≥95% | 色度計+測試圖卡 |
| 對比度 | ANSI標準 | 原生對比度>2000:1 | 黑白棋盤格測試 |
| 色準ΔE | CIE2000 | ΔE<3（sRGB模式） | 24色標準色卡 |
2. 可靠性驗證要求
高溫老化測試：85℃/500h后亮度衰減<10%
機械振動測試：5-500Hz隨機振動后光軸偏移<0.05°
光源壽命測試：連續工作3000小時后色溫漂移<150K
3. 人因工程學指標
頻閃控制：PWM調光頻率>1000Hz（避免視覺疲勞）
藍光危害等級：RG0級（輻亮度<100W·m?2·sr?1）
六、技術演進方向
1. 微型化光學設計：
自由曲面透鏡（減少鏡片數量30%）
多層衍射光學元件（DOE）
2. 智能光學補償：
基于ToF傳感器的實時畸變校正
AI驅動的動態色溫調節（匹配環境光）
3. 全息顯示集成：
表面等離子體共振（SPR）增強光效
超構表面透鏡（替代傳統折射光學）

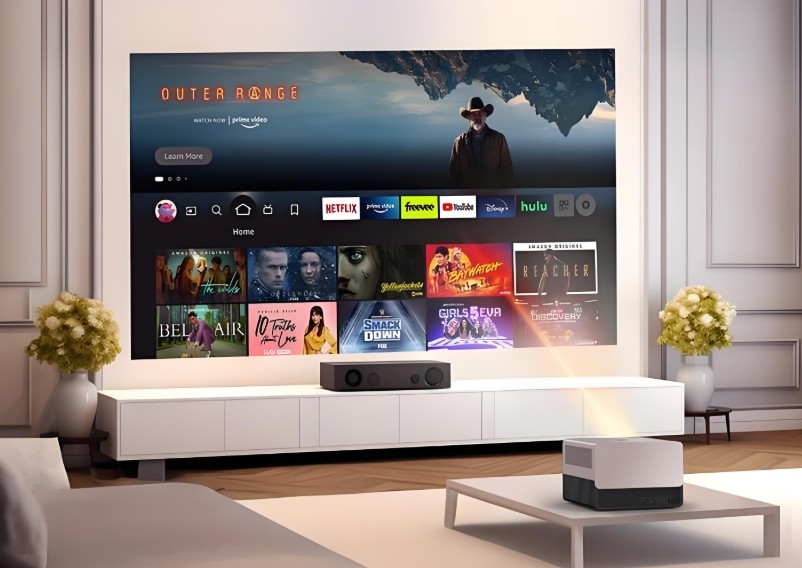

（圖源網絡，侵刪）
家庭影音投影系統的光學設計是精密光學、材料科學和電子控制的交叉成果。隨著激光熒光技術成熟與超短焦光學突破，家用投影正向"墻面即屏幕"的沉浸式體驗演進。未來光學元件的納米級加工精度與智能化協同控制，將成為決定產品競爭力的核心要素。建議消費者選擇時重點關注原生對比度、色域覆蓋及光學引擎散熱設計，同時要求廠商提供符合ISO/ANSI標準的第三方檢測報告。
