什么是濾光片的OD值？
2024-04-03
林樹鑫

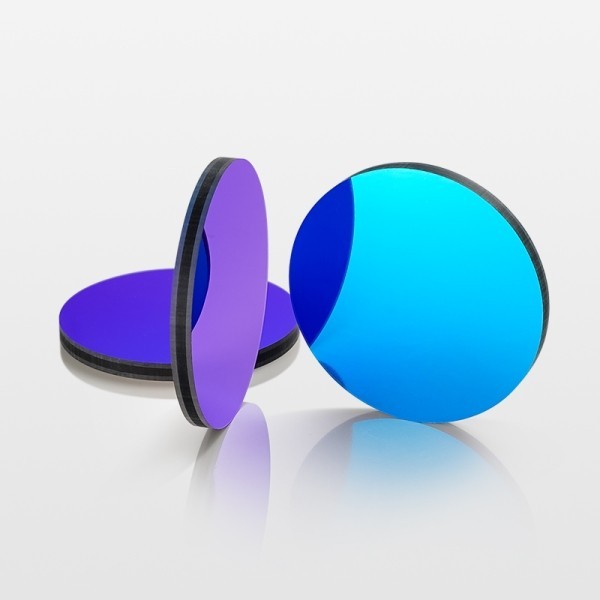

光密度，OD英文全稱optical density，表示為材料遮光能力，在濾光片的定制過程中常常被提到。OD值表示被檢測物吸收掉的光密度，常常用來描述濾光片的截止程度。
當光經過一片樣本時，部分光就存在被吸收，在光譜學中，出射光與入射光的光強度比值便是透光率。被檢測物吸收掉的光密度OD值，其計算公式也可以表示為OD=lg(1/trans)，其中trans為檢測物的透光值。
在光學行業中，OD值表示截止，OD=-log（T），根據OD1~OD6，截止帶透過率從0.1~0.000001。
OD編號 截止帶透過率
OD1=0.1 即10%
OD2=0.01 即1%
OD3=0.001 即0.1%
OD4=0.0001 即0.01%
OD5=0.00001 即0.001%
OD6=0.000001 即0.0001%
截止號 截止帶
A 400~1100nm
B 300~1200nm
C 200~2000nm
D 400~700nm
E 400~800nm
F 400~1000nm
給大家進行一個舉例，如OD3-A，對應截止號A為400-1100nm波長內，OD3表示在400-1100范圍內，除了中心波長兩側各1/2帶寬范圍波段外，其光波的透過率為0.001即0.1%。
