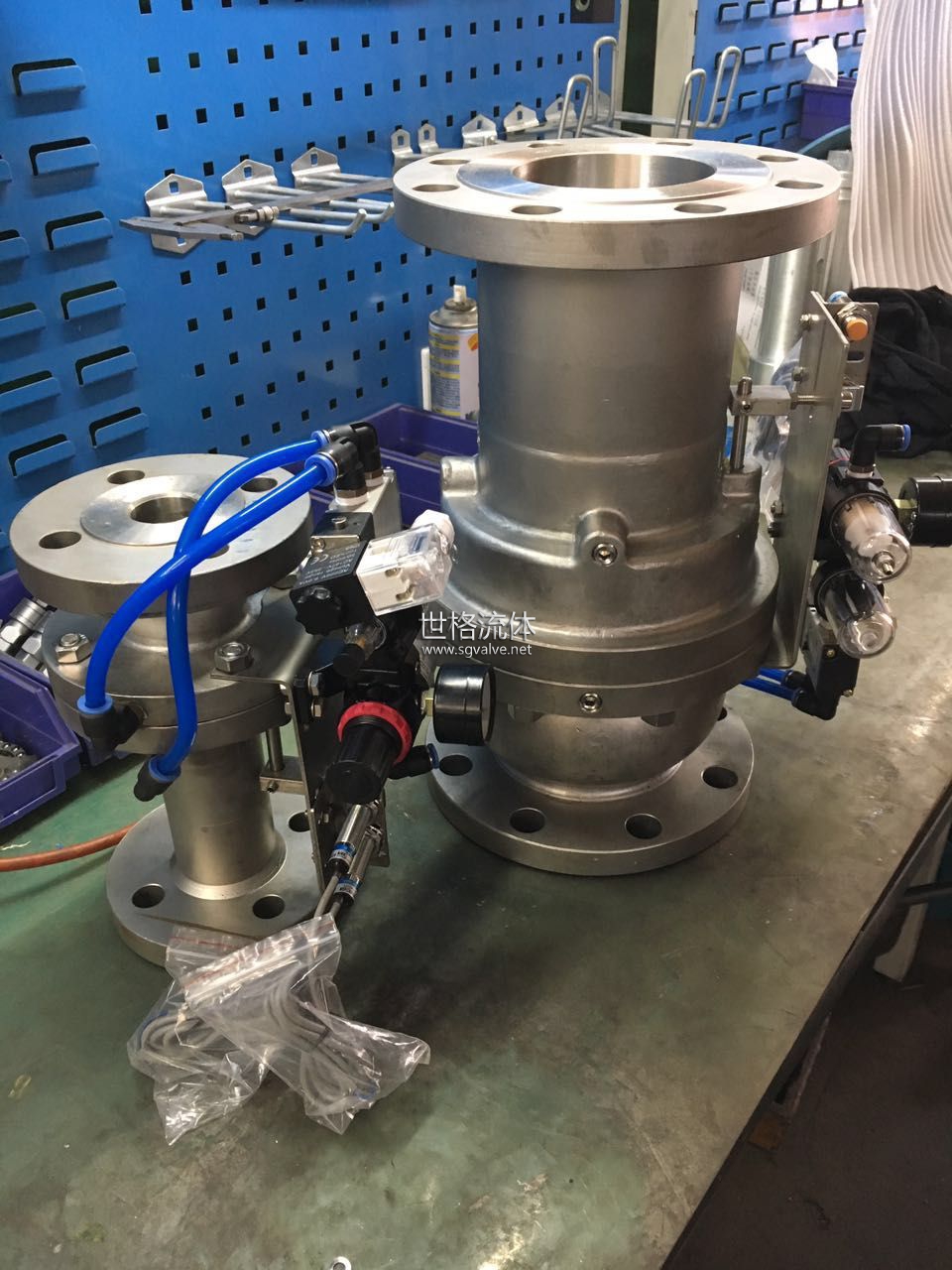

氣動梭閥是我公司自行開發的新型閥門，積多年的生產經驗，以其外小巧，結構緊湊，重量輕，控制性能佳；使用、安裝、維修方便，贏得各界的贊譽。廣泛應用于石油、化工、冶金、輕工、紡織、環保等行業的氣體管道控制系統。
ZSGP管道式閥門，將其閥門的密封機構與控制系統有機的溶為一體，從而保證了靈敏的控制性能，優化的設計確保了百萬次的使用壽命，
氣動梭閥是我公司自行開發的新型閥門，積多年的生產經驗，以其外小巧，結構緊湊，重量輕，控制性能佳；使用、安裝、維修方便，贏得各界的贊譽。廣泛應用于石油、化工、冶金、輕工、紡織、環保等行業的氣體管道控制系統。
ZSGP管道式閥門，將其閥門的密封機構與控制系統有機的溶為一體，從而保證了靈敏的控制性能，優化的設計確保了百萬次的使用壽命，
特點
執行機構與閥一體化設計，雙作用形式
結構緊湊，體積小
機構合理，正、反流壓降均衡，介質流向不受限制
開關具備現場指示
切換速度快
軟密封，泄露量等于零
可配加電磁閥門等附件
技術性能
1、公稱壓力（Mpa）：1.0、1.6、2.5
2、流阻系數：0.04∼0.06
3、控制氣源壓力：0.3∼0.6（Mpa）
4、耗氣量：22-3450ml/次
5、切換時間：0.3∼0.5（s）
6、閥體材料：ZG25 ZG1cr18Ni9
7、密封材料：改為聚四氟乙稀 氟橡膠
8、使用溫度：-80℃~180℃
外形尺寸
1．6Mpa外形連接尺寸
| DN |
D
|
D1
|
L
|
Φ-n
|
m-n
|
|
20
|
105
|
75
|
150
|
4-Φ14
|
M10×1
|
|
25
|
115
|
85
|
160
|
4-Φ14
|
|
32
|
140
|
100
|
180
|
4-Φ18
|
|
40
|
150
|
110
|
200
|
4-Φ18
|
|
50
|
165
|
125
|
203
|
4-Φ18
|
|
65
|
185
|
145
|
216
|
4-Φ18
|
M12×1.25
|
|
80
|
200
|
160
|
241
|
4-Φ18
|
|
100
|
220
|
180
|
292
|
4-Φ18
|
|
125
|
250
|
210
|
330
|
4-Φ18
|
|
150
|
285
|
240
|
356
|
4-Φ22
|
|
200
|
340
|
295
|
495
|
4-Φ20
|
發蘭尺寸按GB/T9113.1－2000
結構長度按GB/T12221－2005

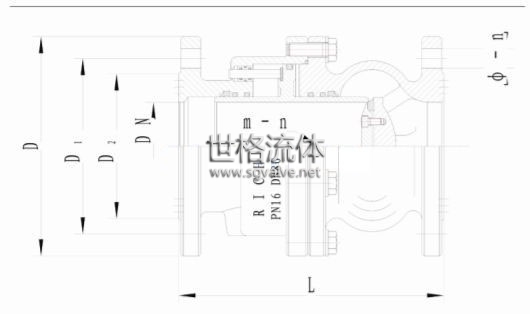

外形圖
2.5Mpa外形連接尺寸
|
DN
|
D
|
D1
|
L
|
Φ-n
|
m-n
|
|
20
|
105
|
75
|
150
|
4-Φ14
|
M10×1
|
|
25
|
115
|
85
|
160
|
4-Φ14
|
|
32
|
140
|
100
|
180
|
4-Φ18
|
|
40
|
150
|
110
|
200
|
4-Φ18
|
|
50
|
165
|
125
|
203
|
4-Φ18
|
|
65
|
185
|
145
|
216
|
4-Φ18
|
M12×1.25
|
|
80
|
200
|
160
|
241
|
8-Φ18
|
|
100
|
235
|
190
|
292
|
8-Φ22
|
|
125
|
270
|
220
|
330
|
8-Φ26
|
|
150
|
300
|
250
|
356
|
8-Φ26
|
|
200
|
360
|
310
|
495
|
12-Φ26
|
4.0Mpa外形連接尺寸
|
DN
|
D
|
D1
|
L
|
Φ-n
|
m-n
|
|
20
|
105
|
75
|
150
|
4-Φ14
|
M10×1
|
|
25
|
115
|
85
|
160
|
4-Φ14
|
|
32
|
140
|
100
|
180
|
4-Φ18
|
|
40
|
150
|
110
|
200
|
4-Φ18
|
|
50
|
165
|
125
|
203
|
4-Φ18
|
|
65
|
185
|
145
|
216
|
4-Φ18
|
M12×1.25
|
|
80
|
200
|
160
|
241
|
8-Φ18
|
|
100
|
235
|
190
|
292
|
8-Φ22
|
|
125
|
270
|
220
|
330
|
8-Φ26
|
|
150
|
300
|
250
|
356
|
8-Φ26
|
|
200
|
375
|
320
|
495
|
12-Φ30
|
