口徑：
特點：

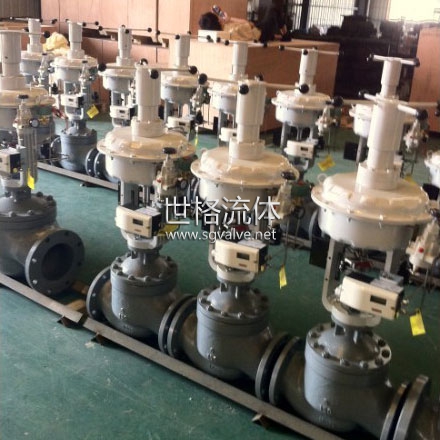

ZXP氣動單座調節閥、ZXN氣動雙座調節閥、ZXM氣動套筒調節閥系列氣動薄膜直通調節閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、充體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。單座適用于對泄露量求嚴格、閥前后壓差低及有一定粘度和含纖維介質的場合；雙座閥不平衡力小、允許壓差大、流通能力大等特點，適用于泄露量要求不嚴格的場合；套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感小，適用于壓差較大及泄露量要求不嚴格場合。
本系列產品的標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~400。適用流體溫由-200℃~560℃范圍內多種檔次。泄漏量標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
調節機構主要技術參數
|
公稱通徑mm
|
20
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
|||||||
|
閥座直徑mm
|
10
|
12
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
可與本公司
商洽生產 |
|||
|
額定流量
系數Kv |
直線
|
1.8
|
2.8
|
4.4
|
6.9
|
11
|
17.6
|
27.5
|
44
|
69
|
110
|
176
|
275
|
440
|
690
|
1000
|
1600
|
|||
|
等百分比
|
1.6
|
2.5
|
4
|
6.3
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
900
|
1440
|
||||
|
公稱壓力MPa
|
0.6 1.6 4.0 6.4
|
|||||||||||||||||||
|
行程mm
|
10
|
16 |
25
|
40
|
60
|
100 | ||||||||||||||
|
流量特性
|
直線、等百分比、快開型
|
|||||||||||||||||||
|
介質溫度℃
|
-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型)
|
|||||||||||||||||||
|
法蘭尺寸
|
鑄鐵法蘭尺寸按JB78、鑄鋼法蘭尺寸按JB79
|
|||||||||||||||||||
|
法蘭形式
|
法蘭密封面形式按JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式
|
|||||||||||||||||||
|
閥體材質
|
PN
(MPa) |
0.6,1.6
|
HT200、WCB(ZG230-450)
|
|||||||||||||||||
|
4.0,6.4
|
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti
|
|||||||||||||||||||
|
閥芯材質
|
1Cr18Ni9、0Cr18Ni12Mo2Ti
|
|||||||||||||||||||
|
上閥蓋形式
|
普通式(常溫型)、熱片式(中溫型)、低溫型
|
|||||||||||||||||||
|
可調比R
|
50:1
|
|||||||||||||||||||
|
氣源接頭
|
M16×1.5
|
|||||||||||||||||||
注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。
執行機構主要技術參數
|
項目
|
指標值
|
項目
|
指標值
|
||||
|
基本誤差%
|
不帶定位器
|
±5.0
|
始終點
偏差% |
氣關
|
不帶定位器
|
始點
|
±5.0
|
|
帶定位器
|
±1.0
|
終點
|
±2.5
|
||||
|
回差%
|
不帶定位器
|
≤3.0
|
帶定位器
|
始點
|
±1.0
|
||
|
終點
|
±1.0
|
||||||
|
帶定位器
|
≤1.0
|
氣開
|
不帶定位器
|
始點
|
±2.5
|
||
|
終點
|
±5.0
|
||||||
|
死區%
|
不帶定位器
|
≤3.0
|
帶定位器
|
始點
|
±1.0
|
||
|
終點
|
±1.0
|
||||||
|
帶定位器
|
≤0.4
|
允許泄漏量L/h
|
1×10-4×閥額定容量
|
||||
|
額定行程偏差%
|
±2.5
|
||||||
注：本產品執行GB/T4213-92國家標準。 關 開 P 外形尺寸mm 主要零件材料
允許壓差 MPa
注：1)P-閥門定位器;R-壓力繼動器;
開關方式
執行機構型號
彈簧范圍KPa
氣源壓力KPa
需要附件
公稱通徑(閥座直徑)mm
25
25
40
50
65
80
100
150
200
250
300
(10)
(12)
(15)
(20)
(32)
(40)
(125)
(150)
氣
ZHA
-22
20～100
20～100
40～200
140
250
140
P
或
R
6.4
6.4
6.4
5.94
6.4
6.4
3.34
6.4
6.4
3.34
6.4
6.4
2.14
6.4
6.4
ZHA
-23
20～100
20～100
40～200
140
250
400
P
或
R
1.31
6.09
6.4
0.84
3.9
5.26
0.53
2.5
3.39
ZHA
-34
20～100
20～100
40～200
140
250
400
P
或
R
0.51
2.36
3.21
0.33
1.56
2.12
0.21
1.0
1.35
ZHA
-45
20～100
20～100
40～200
140
250
400
P
或
R
0.22
1.02
1.39
0.15
0.71
0.97
0.08
0.40
0.54
ZHA
-56
20～100
20～100
40～200
140
250
400
P
或
R
0.10
0.38
0.52
0.07
0.26
0.36
氣
ZHB
-22
20～100
40～200
80～240
140
250
400
P
或
R
4.46
6.4
6.4
3.09
6.4
6.4
1.98
5.94
6.4
1.11
3.34
6.4
0.71
2.14
4.99
ZHB
-23
20～100
40～200
80～240
140
250
400
或
R
0.44
1.37
3.05
0.28
0.84
1.95
0.18
0.53
1.25
ZHB
-34
20～100
40～200
80～240
140
250
400
P
或
R
0.17
0.51
1.18
0.11
0.33
0.78
0.07
0.21
0.5
ZHB
-45
20～100
40～200
80～240
140
250
400
P
或
R
0.07
0.22
0.51
0.05
0.15
0.35
0.028
0.08
0.20
ZHA
-56
20～100
20～100
40～200
140
250
400
P
或
R
0.10
0.15
0.20
0.07
0.10
0.14
2)允許壓差為閥關閉P2=0狀態下,P的最大值;
3)如果允許壓差不清楚或最大工作壓差超出列表范圍請與我們聯系。
可配附件：
定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
DN
L
H
H1
質量
φA
PN16
PN40
PN64
普通
高溫
PN6
PN16
PN40
PN64
PN6
PN16
PN40
PN64
20
181
194
206
398
548
45
52
65
19
23
285
25
185
197
210
410
560
50
57
70
20
24
40
222
235
251
455
620
65
75
85
26
35
50
254
267
286
457
627
70
82
90
30
40
65
276
292
311
610
790
80
92
100
47
66
360
80
298
317
337
622
807
95
100
107
55
78
100
352
368
394
640
850
105
110
117
125
65
99
150
451
473
508
870
1130
132
142
150
172
130
160
470
200
600
650
890
1150
160
170
187
207
175
250
250
730
775
1203
1523
187
202
225
235
350
470
580
300
850
900
1234
1554
220
230
257
265
500
660
零件名稱
材料
溫度范圍
閥體上閥蓋
HT200
-20～200℃
ZG230-450
-40～450℃
ZG1Cr18Ni9Ti
-250～550℃
ZG0Cr18Ni12Mo2Ti
-250～550℃
閥芯、閥座
1Cr18Ni9
-250～550℃
0Cr18Ni12Mo2Ti
-250～550℃
填 料
聚四氟乙烯
-40～200℃
膜 片
丁晴橡膠夾增強滌淪織物
壓縮彈簧
60Si2Mn
膜 蓋
A3
|
型號
|
ZHA-22
ZHB-22 |
ZHA-23
ZHB-23 |
ZHB-34
ZHB-34 |
ZHA-45
ZHB-45 |
ZHA-56
ZHB-56 |
|
有效面積cm2
|
350
|
350
|
560
|
900
|
1600
|
|
行程mm
|
16
|
25
|
40
|
60
|
100
|
|
彈簧范圍KPa
|
20～100(標準):40～200;
80～240; 20～60; 60～100 |
||||
