一種新型黑水角閥。包括閥體（１）、閥座（３），以及安裝在閥體（１）內的閥芯本體（２），其特點是，在所述閥芯本體（２）外側面上設有與閥體（１）內表面間隙配合從而起導向作用的至少一個圓柱形表面（５），并且在閥芯本體（２）上端開有槽從而與閥桿連接，在閥芯本體（２）下端設有與閥座（３）開口處密封配合的凸臺（６）。在煤化工黑水工況中采用本發明后，高溫、高速介質在進入閥體（１）后，受到閥芯結構的分流作用，消除了離心力，減小了介質對閥座（３）的直接沖刷，經試用證明能使整臺閥門的壽命延長３～５個月。閥芯的長導向結構穩固了閥桿，提高了閥桿的使用壽命。另外閥芯表面可以進行噴涂或熔敷處理，提高耐磨性。煤化工是以煤為原料，經過化學加工，使煤轉化為氣體、液體、固體燃料以及化學品，并生產出各種化工產品的工業。煤化工包括煤的一次化學加工、二次化學加工和深度化學加工，煤的焦化、氣化、液化，煤的合成氣化工、焦油化工和電石乙炔化工等等。根據生產工藝與產品的不同主要分為煤焦化、煤電石、煤氣化和煤液化4條主要生產鏈。其中，煤焦化、煤電石、煤氣化中的合成氨等屬于傳統煤化工，而煤氣化制醇醚燃料，煤液化、煤氣化制烯烴等則屬于現代新型煤化工領域。目前已成功地開發出對煤種適應性廣、氣化壓力高、生產能力大、氣化效率高、污染少的新一代煤氣化工藝，主要有荷蘭殼牌（Shell）的粉煤氣化工藝、德國克魯伯-考柏斯（Krupp-Koppers）的Prenflo工藝，美國德士古（Texaco）和Destec的水煤漿氣化工藝以及德國黑水泵的GSP工藝等。

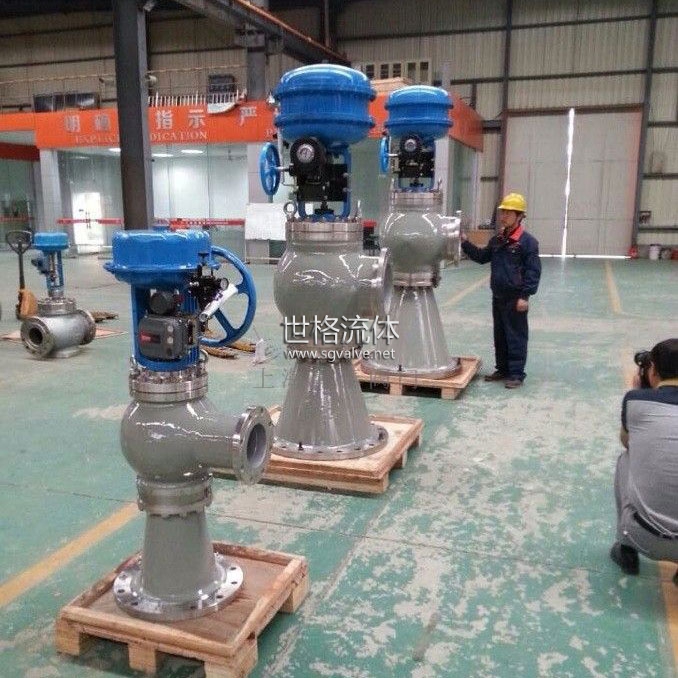

黑水調節閥是煤化工裝置必不可少的重要設備之一，該閥長期在進出口壓差很大的氣、液、固三相流介質中使用。在確保調節特性前提下，無論是材質選擇，還是結構設計，都體現出設計者對閥門要求耐腐蝕、抗沖刷、安全可靠工作的構思和措施。獨特的流體結構設計、選用特殊工藝、材料配方和氣動執行機構，使黑水灰水調節閥的性能更加穩定可靠。閥體材質可選用WCB、WC6-12、304、316L、雙相鋼、特種材料等。閥體可選擇鍛造或鑄造。此閥完全可以替代國外的黑水、灰水調節閥。

二 結構特點：

1 流體：設計工藝上解決了旋渦難題，并保證了流體暢通。

2 共振套：設計共振套有效的解決了高壓差產生的共振。

3 共振套工藝：共振套內腔設計了刮刀，有效的刮去了閥芯表面的結焦，防卡死功能。

4 閥桿：防旋渦設計，閥桿與閥芯采用機械連接。

5 閥芯與閥座：閥芯與閥座采用噴涂金剛石有效的解決了閃蒸、顆粒沖刷、氣蝕等苛刻問題。

6 流道設計：進出口流道及變徑區采用了熱壓式鑲嵌噴涂金剛石解決了進出口流道沖刷、閃蒸、顆粒沖刷、 氣蝕、硬裂等技術問題。

7 維護：設計結構維護拆裝簡便。

三 產品適用范圍

黑水調節閥適于在大壓差、強腐蝕、沖刷嚴重的氣、液、固三相流介質中長期使用。
