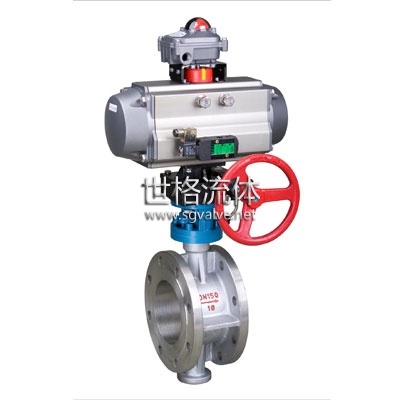

D641F型氣動法蘭蝶閥

口徑
特點

軟密封蝶閥適用于溫度≤120℃,公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、;治金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
  • 產品特性
  • 規格參數
  • 常見問題

D641F型氣動法蘭蝶閥用途及特點:
軟密封蝶閥適用于溫度≤120℃,公稱壓力≤16MPa的食品、醫藥、化工、石油、電力、;治金、城建、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

D641X型氣動法蘭軟密封蝶閥其主要特點為:
1、設計新穎、合理,結構獨特,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕,使用壽命長等特點。

D641H型氣動法蘭硬密封蝶閥采用標準 :
設 計 標 準: GB/T12238-1989;
              lS0 10631-1994或BS EN593-1998
法蘭連接尺寸:GB/T17241.6-1998:
              IS0 7005-2或BSEN 1092-2002
結 構 長 度 : GB/T1 2221-1989:
              lS0 5752-1988或BS EN558-1
壓 力 試 驗: GB/T13927-1 992;JB/T9092-1999;
              lS0 5028-1993或BS 6755-l-1986

D641F型氣動蝶閥主要技術參數



公稱通徑
DNmm
50~2000
公稱壓力
PNMPa
0.6
1.O
1.6
試驗壓力 PsMPa
強度試驗
0.9
1.5
2.4
密封試驗
O.66
1.1
1.76
適用介質
空氣、水、污水、蒸氣、煤氣、油品等
驅動形式
手動、蝸輪傳動、氣傳動、電傳動



D641F型氣動蝶閥主要零件的材料



零件名稱
材料
閥體
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
蝶板
灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈
各種橡膠、聚四氟乙烯
閥桿
2Cr13、不銹鋼
填料
0型圈、柔性石墨



蝶閥密封材料



材料品種
氯丁橡膠
丁腈橡膠
乙丙橡膠
聚四氟乙烯
硅橡膠
氟橡膠
代號
×或 0rJ
XA或orJA
XB或orJB
xC、JC或0rF
XD或orJD
× E或orJE
耐最高溫度
82℃
93℃
150℃
232℃
250℃
204℃
耐最低溫度
-40℃
-40℃
-40℃
-268℃
-70℃
-23℃
適用工作溫度
≤65℃
≤80℃
≤120℃
≤200℃
≤200℃
≤180℃

法蘭蝶閥外形尺寸、連接尺寸

公稱通徑
DN(mm)
尺寸 (mm)
L
1.0MPa
1.6MPa
D
D1
Z-Φd
D
D1
Z-Φd
50
108
165
125
4-18
165
125
4-18
65
112
185
145
4-18
185
145
4-18
80
114
200
160
8-18
200
160
8-18
100
127
220
180
8-18
220
180
8-18
125
140
250
210
8-18
250
210
8-18
150
140
285
240
8-22
285
240
8-22
200
152
340
295
8-22
340
295
12-22
250
165
395
350
12-22
405
355
12-26
300
178
445
400
12-22
460
410
12-26
350
190
505
460
16-22
520
470
16-26
400
216
565
515
16-26
580
525
16-30
450
222
615
565
20-26
640
585
20-30
500
229
670
620
20-26
710
650
20-33
600
267
780
725
20-30
840
770
20-36
700
292
895
840
24-30
910
840
24-36
800
318
1015
950
24-33
1025
950
24-39
