概述

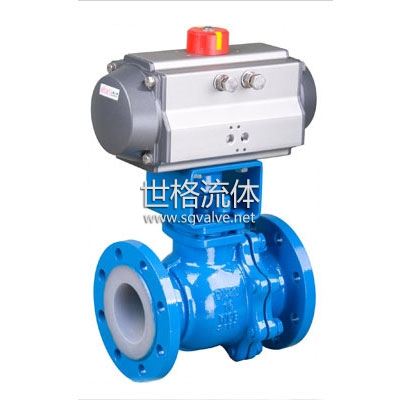

氣動襯氟球閥是為各種強腐蝕性介質管路的自動啟閉控制而設計的，廣泛適用于石油、化工、染化、農藥、制酸制堿等行業，是目前防腐閥門設備最理想的選擇之一。 Q641F46系列氣動襯氟調節球閥采用氟塑料襯里，殼體采用熔模精密鑄造，強度高、外觀光潔，與液體接觸部分全部為氟塑料，因此可在-20℃～150℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。
閥體及內件
| 閥體形式 | 兩段式鑄造閥體(內襯四氟) |
|---|---|
| 公稱通徑 | DN15～DN400 |
| 公稱壓力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 | GB、JB、HG、JIS、ANSI、DIN |
| 連接形式 | 法蘭式 |
| 壓蓋型式 | 螺栓壓緊式 |
| 適用溫度 | -40～+180℃ |
| 球體形式 | "O"型全襯氟球體 |
| 流量特性 | 近似快開特性 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
主要零件及材料
| 閥體 | 鑄鐵、鑄鋼、不銹鋼 |
|---|---|
| 閥芯 | 不銹鋼+聚四氟依稀(F46) |
| 閥座 | 聚四氟依稀(F46) |
| 閥桿 | 2Cr13 |
| 填料 | 柔性石墨、聚四氟依稀 |
| 支架 | 鑄鐵、鑄鋼、不銹鋼 |
| 聯軸器 | 25、35、45 |
主要性能指標
| 試驗壓力(MPa) | 公稱壓力(MPa) | 壓力級(class) | JIS(K) | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.75 | 6.0 | 9.6 | 15.0 | 3.0 | 7.5 | 16.5 | 2.4 | 3.8 |
| 密封試驗 | 1.76 | 2.75 | 4.4 | 7.04 | 11.0 | 2.2 | 5.5 | 12.1 | 1.5 | 2.8 |
| 氣密試驗 | 0.4～0.7MPa | |||||||||
主要連接尺寸
| 公稱通徑 | L | D | D1 | D2 | b | Z-￠d | H | H1 | A | 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14 | 4-￠14 | 150 | 54 | 177 | 7 |
| 20 | 130 | 105 | 75 | 55 | 16 | 4-￠14 | 150 | 7.8 | ||
| 25 | 140 | 115 | 85 | 65 | 16 | 4-￠14 | 174 | 11 | ||
| 32 | 165 | 135 | 100 | 78 | 18 | 4-￠18 | 174 | 80 | 216 | 15 |
| 40 | 165 | 145 | 110 | 85 | 18 | 4-￠18 | 208 | 22 | ||
| 50 | 203 | 160 | 125 | 100 | 20 | 4-￠18 | 237 | 31 | ||
| 65 | 222 | 180 | 145 | 120 | 20 | 4-￠18 | 285 | 36 | ||
| 80 | 241 | 195 | 160 | 135 | 22 | 4-￠18 | 302 | 51 | ||
| 100 | 305 | 215 | 180 | 155 | 22 | 8-￠18 | 324 | 125 | 290 | 84 |
| 125 | 356 | 145 | 210 | 185 | 24 | 8-￠18 | 450 | 110 | ||
| 150 | 394 | 280 | 240 | 210 | 24 | 8-￠23 | 480 | 150 | ||
| 200 | 457 | 335 | 295 | 265 | 26 | 8-￠23 | 526 | 230 |
