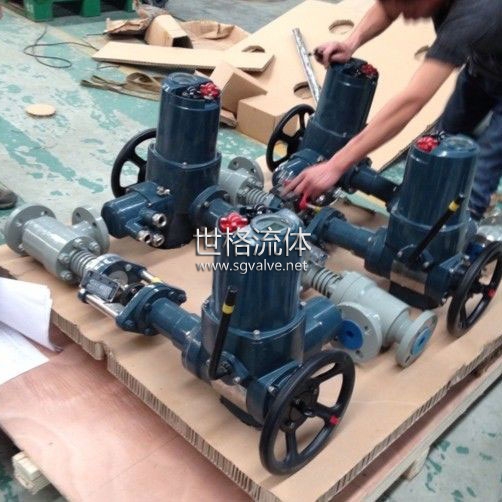

JTLS型電動角形高壓調節閥,由PS-ZS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號（4-20mADC或1-5VDC）及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。

角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

電動高壓角式調節閥 主要參數 公稱通徑  6 10 15 25
閥座直徑  3 4 6 4 5 7 8 10 6 7 8 10 12 7 8 10 12 16 20
流量系數Kv 0.04 0.1  0.1 0.4    0.4     1 1.6 2.5 4 6.3 8
 0.16 0.4 0.16  1 1.6 2.5 0.63 1 1.6 2.5 4
0.063 0.25  0.25 0.63
公稱通徑 32 40 50 65 80 100 125 150 200
閥座直徑  16 20 30 20 38 30 50 38 65 50 80 65 100 65 125 100 150 125 200
流量系數 6.3 8 16 8 25 16 40 25 63 40 100 63 160 100 250 160 400 250 600
可調范圍 Kv值<18時 R=20：1；Kv值>18時 R=30：1
公稱壓力 1.6、4.0、6.4、10、16、22、32MPa
閥芯形式 套筒導向單座柱塞型閥芯
流量特性 直線
作用形式 電開式、電關式
工作溫度 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準 符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產
控制信號 4～20mA.DC; 1～5V.DC; 0～10V.DC （與所配執行機構有關）
電 源 S220V.AC, 50HZ; 380V.AC ,50HZ （與所配執行機構有關）

電動高壓角式調節閥
公稱通徑  20 25 40 50 65 80 100 150 200 250 300
閥座直徑  10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系數Kv 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 1000 1600
可調范圍 30：1
公稱壓力 標準產品1.6、4.0、6.4...42MPa；
閥芯形式 單座柱塞型閥芯
流量特性 直線、等百分比
工作溫度 普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公商洽解決。

電動高壓角式調節閥 主要技術性能指標
泄 漏 率： IV 級， 小于額定流量的10-4
回 差 ： 配3610L 執行機構為2.0%； 配PSL執行機構為 1.0%
基本誤差： 配3610L執行機構為±2.5%； 配PSL執行機構為±1.0%注：測試使用的填料為標準聚四氟乙烯填料。

電動高壓角式調節閥 主要零部件材料
閥體材質： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蝕合金等
芯座材質：1Cr18Ni9Ti、316、316L、耐磨蝕合金、F4等
填料材質：聚四氟乙烯、柔性石墨

電動高壓角式調節閥 允許壓差 公稱通徑  20 25 40 50 65 80 100 150 200 250 300
閥座直徑  10 12 15 20 25 32 40 50 65 80 100 125 150 200 250 300
執行機構 允許壓差△P（MPa）
配PSL PSL202 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
PSL204      4.31 2.76 1.76 1.04 0.69 0.44
PSL208         1.86 1.23 0.78 0.50 0.35 0.20
PSL320            1.26 0.87  0.49  0.32  0.22
配PSL 361LSA-20 6.4 6.4 6.4 4.90 3.14 1.92 1.23 0.78
361LSB-50      4.79 3.06 1.96 1.16 0.76 0.49
361LSC-65         1.51 0.99 0.64 0.41 0.28
361LSC-99            0.63 0.44 0.25 0.16 0.11
注：（1）實際配置需根據具體工藝參數確定。
（2）如果允許壓差不清楚或最大工作壓差超出列表范圍，請與我們聯系，采取適當?shù)姆椒山鉀Q。

電動高壓角式調節閥 外形尺寸及重量

公通徑 20 25 32 40 50 65 80 100 125 150 200
L1（mm） 98 105 105 120 135 190 225 270 315 367
L2（mm） PN1.6MPa 85 95 115 115 130 145 155 175 200 240 300
PN4.0MPa 85 95 115 115 130 145 155 175 200 240 300
PN6.4MPa 100 115 130 130 150 170 190 215 250 275 325
配PSL H（mm） 普通型  753 761 789 778 793 819 858 893 921 951 956
散熱片型 883 891 919 908 923 892 1021 1056 1120 1150 1156
D（mm） 176
重量（KG）  13.5 22.5 25.5  29.5 50 60 78 119 157 255
配361L H（mm） 普通型 516 542 552  688 744 783 818 976 1006 1036
散熱片型 646 654 682  818 907 946 981 1175 1205 1235
D（mm） 225 310
重量（KG）  21 30 33 41 45 65 75 93 172 210 308

注：此表數據為標準配置數據，會因執行機構配置不同而變化。

同樣的產品 我們比價格，同樣的價格 我們比質量，同樣的質量 我們比服務，關于訂貨與參數選型請致電或郵件我們，我們將竭誠為您服務.

上海嘉泰閥門有限公司主營《電動高壓角式調節閥》也是國內調節閥優秀供應商之一.

調節閥也叫做控制閥，調節閥用于調節工業自動化過程控制領域中的介質流量、壓力、溫度、液位等工藝參數。根據自動化系統中的控制信號，自動調節閥門的開度，從而實現介質流量、壓力、溫度和液位的調節。調節閥通常由電動執行機構或氣動執行機構與閥體兩部分共同組成。直行程主要有直通單座式和直通雙座式兩種，后者具有流通能力大、不平衡辦小和操作穩定的特點，所以通常特別適用于大流量、高壓降和泄漏少的場合。角行程主要有：V型電動調節球閥、電動蝶閥、通風調節閥、偏心蝶閥等。流通能力Cv值是調節閥選型的主要參數之一，調節閥的流通能力的定義為：當調節閥全開時，閥兩端壓差為0.1MPa，流體密度為1g/cm3時，每小時流徑調節閥的流量數，稱為流通能力，也稱流量系數，以Cv表示，單位為t/h，液體的Cv值按下式計算。根據流通能力Cv值大小查表，就可以確定調節閥的公稱通徑DN。在現代化工廠的自動控制中，調節閥起著十分重要的作用，這些工廠的生產取決于流動著的液體和氣體的正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要某些最終控制元件去完成。最終控制元件可以認為是自動控制的“體力”。在調節器的低能量級和執行流動流體控制所需的高能級功能之間，最終控制元件完成了必要的功率放大作用。

調節閥流量特性：
調節閥的流量特性，是在閥兩端壓差保持恒定的條件下，介質流經調節閥的相對流量與它的開度之間關系。調節閥的流量特性有線性特性，等百分比特性及拋物線特性三種。調節閥等百分比特性、調節閥線性特性、調節閥拋物線特性。
以下四種流量特性概述：
1、等百分比特性
等百分比特性的相對行程和相對流量不成直線關系，在行程的每一點上單位行程變化所引起的流量的變化與此點的流量成正比，流量變化的百分比是相等的。所以它的優點是流量小時，流量變化小，流量大時，則流量變化大，也就是在不同開度上，具有相同的調節精度。
2、線性特性
線性特性的相對行程和相對流量成直線關系。單位行程的變化所引起的流量變化是不變的。流量大時，流量相對值變化小，流量小時，則流量相對值變化大。
3、拋物線特性
流量按行程的二方成比例變化，大體具有線性和等百分比特性的中間特性。

在現代化工廠的自動控制中，調節閥起著十分重要的作用，這些工廠的生產取決于流動著的介質正確分配和控制。這些控制無論是能量的交換、壓力的降低或者是簡單的容器加料，都需要某些最終控制元件去完成。

調節閥在管道中起可變阻力的作用。它改變工藝流體的紊流度或者在層流情況下提供一個壓力降，壓力降是由改變閥門阻力或“摩擦”所引起的。這一壓力降低過程通常稱為“節流”。對于氣體，它接近于等溫絕熱狀態，偏差取決于氣體的非理想程度（焦耳一湯姆遜效應）。在液體的情況下，壓力則為紊流或粘滯摩擦所消耗，這兩種情況都把壓力轉化為熱能，導致溫度略為升高。

調節閥按用途和作用分類
a.兩位閥：主要用于關閉或接通介質；
b.調節閥：主要用于調節系統。選閥時，需要確定調節閥的流量特性；
c.分流閥：用于分配或混合介質；
d.切斷閥：通常指泄漏率小于十萬分之一的閥。
調節閥按主要參數分類
1 按壓力分類
（1）真空閥：工作壓力低于標準大氣壓；
（2）低壓閥：公稱壓力PN≤1.6MPa；
（3）中壓閥：PN2.5～6.4MPa；
（4）高壓閥：PN10.0～80.0MPa，通常為PN22、PN32；
（5）超高壓閥：PN≥100MPa。
2 按介質工作溫度分類
（1）高溫閥：t>450℃；
（2）中溫閥：220℃≤t≤450℃；
（3）常溫閥：－40℃≤t≤220℃；④低溫閥：－200℃≤t≤－40℃。

調節閥的安裝與維護
1調節閥是工業生產中非常常用和特別重要的控制設備，它工作正常與否直接關系到整個裝置的生產正常與否。目前，隨著調節閥技術的日新月異，調節閥的生產廠家及形式非常繁多，功能也各有不同，以下著重介紹各種型式的調節閥在安裝及投運前應注意的共性問題。
1、調節閥安裝前的進貨檢驗調節閥的進貨檢驗是一個非常重要的環節，以確認調節閥到貨情況是否滿足設計要求。調節閥的每項技術要求均應達到設計要求，但在進貨檢驗時應著重檢查如下幾項內容。
2、閥體/閥內件規格此項內容主要包括：閥型號、閥型式、公稱通徑、閥座尺寸、閥芯形式、流量特性、泄漏等級、閥體材質、閥芯材質、閥座材質、CV值、法蘭標準等級尺寸及密封面形式等，只要發現其中有一樣內容與設計不符均應征得設計的確定和認可。
